    Diseño de electrodos con el asistente CAD

    Desde el análisis de piezas hasta electrodos terminados con Tebis

    Tebis facilita todo el proceso, desde el diseño de electrodos hasta la erosión de penetración para tiempos de trabajo más cortos y mayor seguridad. Los electrodos deben utilizarse allí donde el mecanizado de fresado de las zonas de un molde llegue a su límite. El diseño de electrodos en Tebis ayuda al usuario a crear cómodamente el electrodo completo evitando molestas tareas rutinarias.

    El diseño integrado de electrodos constituye la base para el proceso automatizado de electrodos. Los análisis fiables le permiten calcular automáticamente las zonas de erosión y extraer las superficies de erosión con solo pulsar un botón. Un asistente le guía durante todo el proceso de diseño para completar el electrodo. Tebis ofrece potentes funciones CAD y bibliotecas para terminar el electrodo completo.

    Análisis automatizado
    Cálculo automático de zonas de erosión mediante análisis fiables
    Resultados rápidos
    Ensamblaje de electrodos completos de cualquier complejidad con un asistente de diseño
    Conocimientos integrados
    El acceso a bases de datos y bibliotecas simplifica el proceso de electrodos

    Diseño rápido y seguro de electrodos

    video thumbnail
    Ver el video / formulario de contacto
    Por favor, seleccione las cookies de preferencia para activar la visualización.
    Activar cookies
    Cómo generar electrodos de forma rápida, y automática con Tebis
    Puede crear y gestionar sus proyectos de electrodos directamente en la estructura de árbol CAD orientándose al objeto. Basta con guardar una sola vez la pieza y el punto de referencia en el proyecto para que sirvan de referencia para todos los electrodos del proyecto. Si es necesario, puede adaptar de forma interactiva las condiciones para electrodos individuales. Puede crear automáticamente varios electrodos de geometrías idénticas y agruparlos en una familia de electrodos.

    Detección automática de zonas de erosión

    Deje que Tebis le muestre automáticamente las zonas que quedan por erosionar después del fresado para el diseño de electrodos. La base del análisis es la herramienta de fresado más pequeña empleada. Puede calcular automáticamente las zonas de erosión, en las que el espesor de los restos de material se identifica con códigos de colores: el rojo indica una gran cantidad y el verde una pequeña cantidad de restos de material. Además, puede analizar la pieza según electrodos ya diseñados.

    Extracción de superficies

    Con solo pulsar un botón puede extraer las superficies necesarias como molde negativo. Esto le permite obtener la estructura de diseño restante de la geometría de erosión completa.



    Obtención de superficies de erosión

    Para el diseño completo de electrodos están a su disposición potentes funciones CAD gráficas interactivas:

    • Prolongación tangencial
    • Limitación
    • Biselado de las superficies de erosión

    Diseño del electrodo completo

    Para seleccionar rápidamente los soportes y tochos adecuados y disponibles, puede utilizar gemelos digitales de las bibliotecas. Estas también almacenan características importantes para el diseño. Por cada filtro selecciona el soporte y el tocho adecuados para el electrodo. El tocho se orienta automáticamente a las superficies de erosión.



    Un asistente le guía en el proceso de ensamblaje automático del electrodo completo para la erosión de penetración – con zócalo, base y soporte y las materias primas necesarias.

    En el área de producción de electroerosión por penetración hemos logrado un aumento del 60% en la eficiencia.

    Markus Rausch, Gerente junior y gerente de operaciones técnicas, Hermann Rausch Werkzeug- und Formenbau

    Más información

    Acerca del proceso de electrodos

    Erosión de penetración

    Tebis le permite gestionar cómodamente la complejidad de la erosión de penetración, desde la detección automática y el diseño con ayuda de una base de datos, hasta el mecanizado NC metódico y la medición de los electrodos fabricados.

    Más información

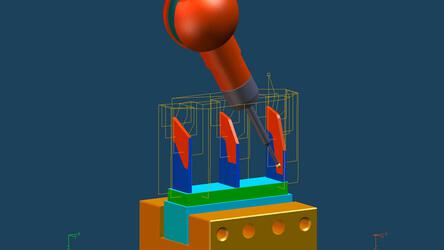

    Medición durante el proceso
