    Fresado 2,5D de superficies planas, contornos y cajeras

    Automatización fácil y sencilla

    Tebis contiene todas las estrategias que necesita para el mecanizado rápido de geometrías en 2,5D abiertas y cerradas – incluso para el mecanizado de múltiples caras. También se integran opciones de desbaste y acabado de paredes y fondos. Esto simplifica la programación NC: le permite fabricar geometrías estándar íntegramente con una sola función.

    La gran ventaja es que la programación NC de geometrías prismáticas regladas y de forma libre puede automatizarse fácilmente para el fresado 2,5D con la tecnología de features de Tebis, incluyendo la detección automática de features.

    Eficiente y seguro
    Fresado directo sobre superficies • Desbaste por planos sin dañar la herramienta • Estrategias integradas de desbaste sin fresa llena • Control de colisiones completo
    Fácilmente automatizable
    Generación automática de programas NC para geometrías regladas y de forma libre • Corrección de senda integrada y compatibilidad con varios niveles de trabajo • Cálculo automático de puntos de inicio y descenso
    Global
    Vista global de tochos • Vista precisa de restos de material con rastreo • Retrocesos optimizados
    Muy flexible
    Salida NC orientada a ciclos opcional • Sendas NC lineales o lisas para obtener un resultado óptimo en cualquier tipo de máquina

    Fresado de superficies planas

    Puede mecanizar por completo todas las superficies plantas con solo seleccionarlas, incluyendo el desbaste y acabado del fondo y el acabado de los flancos. En casos especiales, existe la posibilidad de mover manualmente la herramienta sobre superficies planas. La herramienta evita automáticamente las superficies de parada.

    Mecanizado de superficies planas (izquierda) y acabado de flancos contiguos (derecha)
    Guiado manual de la herramienta

    Fresado de superficies de contorno

    Además del mecanizado constante en Z, puede fresar de forma óptima los perfiles de altura 3D con la estrategia "Variable Z". En el mecanizado descendente puede eliminarse rápidamente mucho material con herramientas especiales, incluso a lo largo de bordes de corte de forma libre.

    Mecanizado lateral de superficies de contorno
    Mecanizado descendente de superficies de contorno a lo largo de bordes de corte de forma libre

    Fresado de cajeras

    Puede mecanizar todo tipo de cajeras circulares, colisos, cajeras rectangulares o cajeras de forma libre. Dependiendo de la geometría, se pueden conseguir sendas NC óptimas: tiene a su disposición una estrategia especial para cada tipo de geometría. Las superficies de flancos y fondos se pueden mecanizar también de forma espiral o helicoidal.

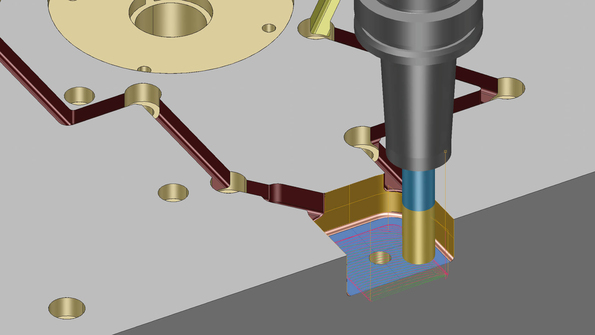

    Desbaste adaptativo de cajeras sin fresa llena
    Mecanizado completo de colisos

    Fabricación segura de roscas exteriores

    video thumbnail
    Ver el video / formulario de contacto
    Por favor, seleccione las cookies de preferencia para activar la visualización.
    Activar cookies

    Es posible fabricar rápidamente roscas exteriores, incluyendo espigas, chaflanes y entalladuras, en un solo programa NC. Esto es una gran ventaja para los fabricantes de piezas que deseen programar sendas de forma rápida, continua y segura en un sistema CAM basado en simulación.

    Mecanizado de múltiples caras

    Para el mecanizado de geometrías regladas en 2,5D, puede orientar la herramienta en cualquier plano con total comodidad. En combinación con el mecanizado 2,5D automatizado basado en features, puede crear mecanizados en 5 caras completos rápidamente y con poco esfuerzo dentro de un único programa NC.

    Fácil creación de programas NC con la tecnología de plantillas

    video thumbnail
    Ver el video / formulario de contacto
    Por favor, seleccione las cookies de preferencia para activar la visualización.
    Activar cookies

    En este vídeo puede ver cómo crear de forma casi completamente automática programas NC para cajeras que deben mecanizarse de forma similar: se copia la plantilla, se inicia el cálculo... y el programa NC ya está listo.

    Qué opinan nuestros clientes sobre el mecanizado 2,5D con Tebis

    Rapidez y fiabilidad

    "Al final del día, lo que cuenta no es lo más barato, sino lo más conveniente. Y, para nosotros, en el ámbito de las soluciones de software la respuesta es claramente Tebis."

    Thomas Müller, Director general y fundador

    RSB Rationelle Stahlbearbeitung und VARIO-Metall, Merkers, Alemania

    Leer informe de usuario
    Alta tecnología en la construcción de modelos

    "Con Tebis trabajamos de una manera más eficaz y rápida, y hemos podido reducir notablemente los tiempos de mecanizado. En el ámbito 2,5D con aluminio y acero somos incluso hasta un 50% más rápidos."

    Matthias Sliwanski, Socio gerente

    PROTO-TECHNIK Gesellschaft für Gestaltung technischer Produkte mbH, Bergkirchen, Alemania

    Leer informe de usuario

    ¿Quiere saber más?

    Seminarios web, entrevistas...

    Más rapidez de transmisión a la máquina con la solución de procesos 2,5D de Tebis

    "RSB Rationelle Stahlbearbeitung, una empresa mediana con sede en Merkers, Turingia, confía completamente en las soluciones de software Tebis para su programación NC. Hemos entrevistado al jefe de ventas Arno Volkmar y al programador NC Ralf Wünsch para examinar a fondo el proceso 2,5D automatizado de Tebis."

    Arno Volkmar, Ralf Wünsch

    RSB Rationelle Stahlbearbeitung, Merkers, Alemania

    Leer entrevista
