    La ingeniería inversa compara el mundo CAD con el mundo real

    Generación y actualización de superficies CAD mediante datos digitalizados

    Mediante la ingeniería inversa se genera un modelo de superficie CAD que representa con la mayor precisión posible un objeto previamente digitalizado. La ingeniería inversa se emplea allí donde se trabaja de forma manual con objetos reales y donde además se necesita un modelo CAD para procesos posteriores.

    En la construcción de modelos se digitalizan objetos de diseño y vehículos modelados con resina, que después se transfieren a las superficies CAD.

    En la construcción de troqueles se digitalizan en la fase de puesta a punto las modificaciones manuales en los troqueles de conformación. El modelo CAD existente se actualiza al estado más reciente. A menudo se deben generar herramientas a partir de superficies CAD para las cuales no se dispone de datos CAD.

    Los objetos conformados o modificados manualmente se importan a Tebis una vez digitalizados.
    A partir de los datos digitalizados se crean mallas (meshes) azules. Con la ingeniería inversa se genera un modelo de superficie CAD de alta calidad y plenamente utilizable a nivel constructivo.

    Un viaje en el tiempo

    video thumbnail
    Ver el video / formulario de contacto
    Por favor, seleccione las cookies de preferencia para activar la visualización.
    Activar cookies
    Un proyecto conjunto con nuestro socio HermlePrimero se digitalizó este autobús VW T1, después se realizó ingeniería inversa de las superficies con Tebis y se rediseñaron elementos individuales.
    Datos CAD actualizados al instante
    Rápida creación de superficies y rápida adaptación de las modificaciones
    Alto nivel de calidad de las superficies CAD
    Uso inmediato de las superficies CAD en los procesos posteriores
    Ingeniería inversa y diseño de superficies en un solo sistema
    Alta flexibilidad para los diseñadores

    Así funciona

    Diseño de superficies e ingeniería inversa en un solo software

    El diseñador de Tebis analiza y optimiza la calidad de los datos digitalizados en el mismo archivo CAD, genera después un modelo de alambre y, posteriormente, el modelo de superficie. Complementa las superficies generadas por ingeniería inversa de forma constructiva utilizando las prácticas funciones de curvas y superficies. La tecnología de superficies de Tebis permite generar en poco tiempo superficies de forma libre con calidad de clase A.



    video thumbnail
    Ver el video / formulario de contacto
    Por favor, seleccione las cookies de preferencia para activar la visualización.
    Activar cookies
    Este vídeo muestra una aplicación en la fabricación de troqueles: Sin conocimientos previos especiales pueden generarse también datos de diseño CAD a partir de piezas de chapa digitalizadas.
    video thumbnail
    Ver el video / formulario de contacto
    Por favor, seleccione las cookies de preferencia para activar la visualización.
    Activar cookies
    Este vídeo muestra lo fácil que es dibujar estructuras de superficies sobre los datos digitalizados y lo rápido que toma forma un modelo de superficie con superficies tangenciales de forma libre.

    Estos son los pasos necesarios para generar superficies CAD de alta calidad mediante ingeniería inversa:

    • Importación de datos STL
    • Análisis y procesamiento de datos de mallas
    • Dibujo del modelo de alambre en los datos de mallas
    • Creación de superficies individuales en el modelo de alambre
    • Análisis de superficies
    • Optimización de superficies
    • Trabajo constructivo de la pieza

    Superficies a partir de mallas

    Diseño intuitivo con el modelo de alambre y de superficie

    Con las funciones de dibujo semiautomáticas e interactivas, los usuarios pueden generar a partir del objeto digitalizado (modelo de malla) un modelo de alambre inteligente que permite controlar de forma automática el grado y la segmentación de las superficies, y la calidad de las transiciones entre superficies. A partir del modelo de alambre, el usuario determina el diseño de las superficies y las calidades de transición a las superficies adyacentes. Tebis calcula automáticamente el modelo de superficie a partir del modelo de alambre y de las mallas. El usuario determina a través de los valores de tolerancia hasta qué punto el modelo de alambre y las superficies son fieles a los datos digitalizados.

    Para generar el modelo de alambre, Tebis ofrece funciones muy cómodas que se han desarrollado especialmente para trabajar con mallas almacenadas.
    Ingeniería inversa de Tebis: desde la malla (datos de escaneo) hasta el modelo de superficie
    video thumbnail
    Ver el video / formulario de contacto
    Por favor, seleccione las cookies de preferencia para activar la visualización.
    Activar cookies
    Automáticamente del modelo de estructura modelo de superficie: suavizado del modelo de estructura, fijación de curvas de diseño, cálculo de superficies y evaluación de la calidad de la superficie en un vistazo

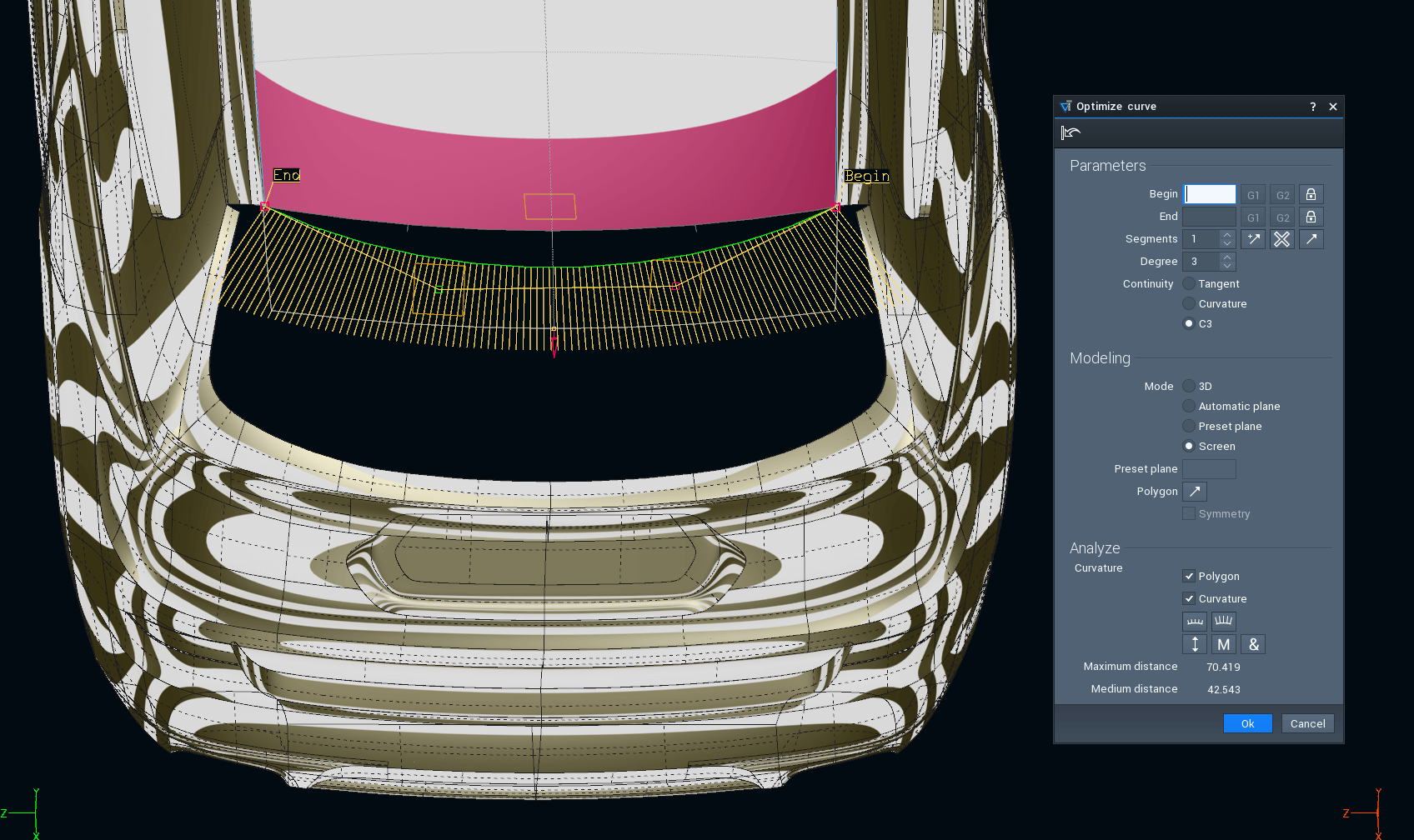

    Mayor control en los bordes

    Optimización precisa de la calidad de superficie en las zonas de transición

    Las superficies de diseño de alta calidad requieren de una calidad de primera clase en las superficies CAD, sobre todo en líneas de carácter definidas. Por este motivo, además de los ajustes básicos de la aproximación superficial, Tebis permite controlar con gran precisión las zonas de transición entre dos superficies principales o superficies de conexión (superficies naturales o trimadas). El usuario define un área alrededor del borde en la cual la superficie debe aproximarse preferentemente a la curva borde, y en menor medida a los datos digitalizados. Tebis muestra directamente de forma visible la modificación en la superficie CAD. Esto permite adaptar fácilmente el área de influencia hasta lograr la calidad de superficie óptima.

    video thumbnail
    Ver el video / formulario de contacto
    Por favor, seleccione las cookies de preferencia para activar la visualización.
    Activar cookies
    Diseñada con BMW Group Design: dentro del radio de tubo G0, Tebis aproxima la superficie más a la curva borde que a los datos digitalizados. Es posible optimizar la superficie resultante de forma sencilla y selectiva incluso con diferentes estructuras de las piezas.

    Construcción de troqueles y moldes

    Cuando se modifican o faltan datos de herramientas

    Ingeniería inversa en la construcción de troqueles
    Ingeniería inversa en la construcción de moldes

    Con la ingeniería inversa de Tebis ahorrará tiempo generando gemelos virtuales de troqueles de conformación y de inyección reales. En este proceso también pueden tenerse en cuenta los datos CAD ya existentes. La ingeniería inversa es una herramienta extremadamente útil que ofrece un gran ahorro de tiempo en los siguientes casos:

    • Ingeniería inversa de las modificaciones manuales realizadas en el troquel durante la puesta a punto, que se llevan a los modelos CAD ya existentes, y trabajo con geometrías actualizadas y realistas
    • Digitalización de la pieza de chapa embutida y preparación para su uso como modelo de superficie para futuras operaciones de corte y dispositivos de control
    • Creación de superficies basándose en mallas FEM a partir de sistemas de simulación
    • Fabricación de un segundo juego de herramientas, por ejemplo, para instalaciones de producción adicionales
    • Reparación de la herramienta en caso de rotura

    Actualización de las superficies CAD en caso de modificaciones manuales durante la puesta a punto

    En la fase de verificación, los fabricantes modifican manualmente los troqueles de conformación. En este caso, el modelo CAD pierde validez. Gracias a la ingeniería inversa se digitalizan las modificaciones manuales y se incluyen cómodamente en el archivo del modelo CAD. Esto supone una ventaja de tiempo enorme para los sucesivos procesos de optimización del troquel y para duplicados.

    video thumbnail
    Ver el video / formulario de contacto
    Por favor, seleccione las cookies de preferencia para activar la visualización.
    Activar cookies
    Este vídeo muestra cómo la zona modificada de esta chapa de refuerzo se introduce en el archivo del modelo CAD.
    video thumbnail
    Ver el video / formulario de contacto
    Por favor, seleccione las cookies de preferencia para activar la visualización.
    Activar cookies
    Al comparar las superficies CAD con los datos digitalizados, Tebis detecta dónde ha llevado a cabo modificaciones el fabricante. El usuario puede actualizar las superficies CAD en pocos minutos.

    Ingeniería inversa basada en datos de simulación

    La ingeniería inversa también se basa en datos de mallas de la simulación de conformación. En un principio se analizan las curvaturas de la instalación de embutición. A continuación, el diseñador genera el diseño de superficie y rellena cada zona con superficies cuadradas y trimadas con n ángulos. De este modo, los planificadores de producción pueden obtener modelos de superficie en poco tiempo.

    Construcción de modelos de diseño

    Fiel reproducción de la forma original

    Las superficies CAD son la base de todos los procesos de diseño y fabricación posteriores a la fabricación del modelo. Si la forma se ha desarrollado manualmente, por ejemplo, con modelos de resina, o bien procede de piezas antiguas u objetos artísticos, el mundo CAD debe reproducir la realidad con la mayor exactitud posible.

    Gracias a la ingeniería inversa, los fabricantes de modelos combinan el trabajo manual con la técnica de diseño y se aprovechan de las ventajas de ambos mundos. Podrá generar superficies CAD para sus modelos físicos con mucho menos esfuerzo. Descubra los avances técnicos desarrollados en colaboración con BMW Group-Design. Hemos creado métodos fiables para combinar con la mayor eficacia posible el desarrollo de la forma por medios manuales con el diseño virtual.

    El nuevo procedimiento permite fabricar e incorporar de forma rápida y eficiente exactamente las mismas herramientas para varios centros al mismo tiempo. Nuestras áreas de construcción de troqueles de todo el mundo han obtenido grandes ventajas: incluso en México pudimos crear las herramientas de forma digitalizada y con suma rapidez.

    Roland Schöbel, Volkswagen AG, Wolfsburgo

    Con Tebis es muy fácil y rápido realizar las construcciones adecuadas en los datos de malla digitalizados. Una ventaja especial es que Tebis permite combinar y fresar mallas y elementos de superficie en un solo paso con los módulos CAM

    Christoph Schneeberger, MS Design

    Otros vínculos

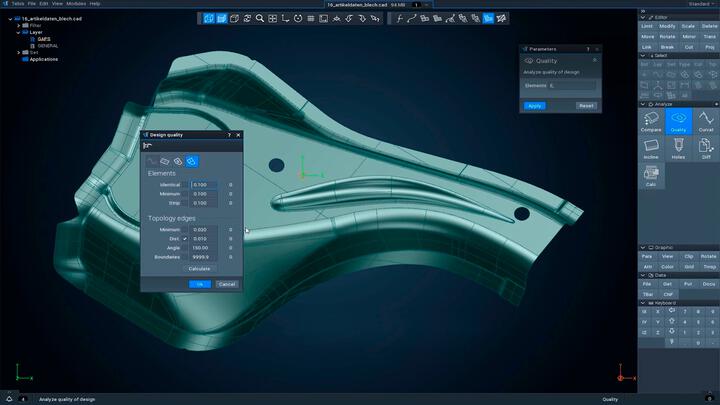

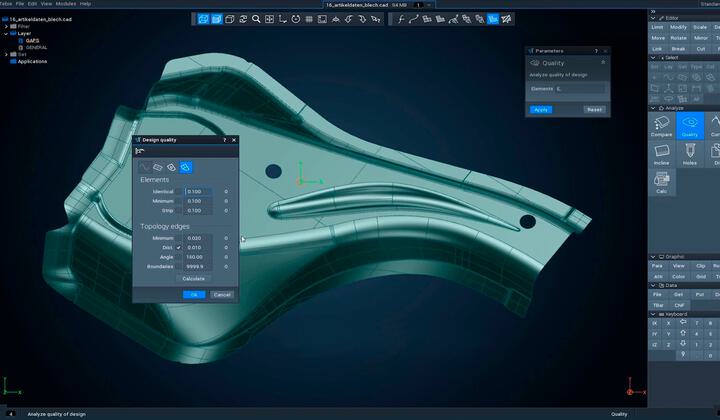

    Optimización automática y manual de la calidad de superficie CAD

    La calidad de superficie CAD se debe a los atributos algorítmicos de los sistemas CAD empleados, al historial de diseño y a los procesos de conversión mediante interfaces. En la fabricación de moldes y troqueles, a menudo se incorporan datos CAD con defectos de calidad que afectan a los trabajos posteriores. Tebis le ayuda a optimizar la calidad de las superficies.

    Más información

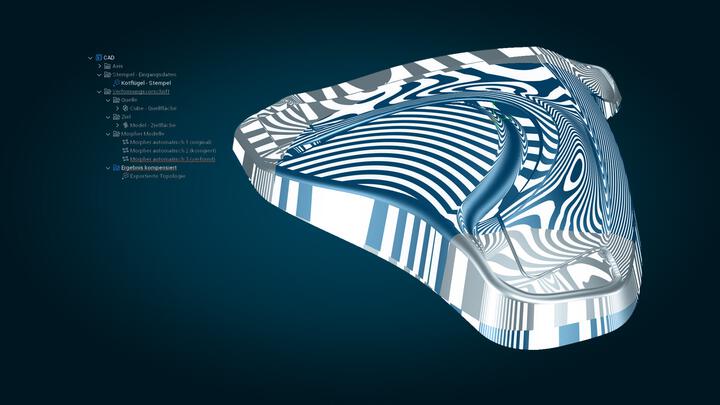

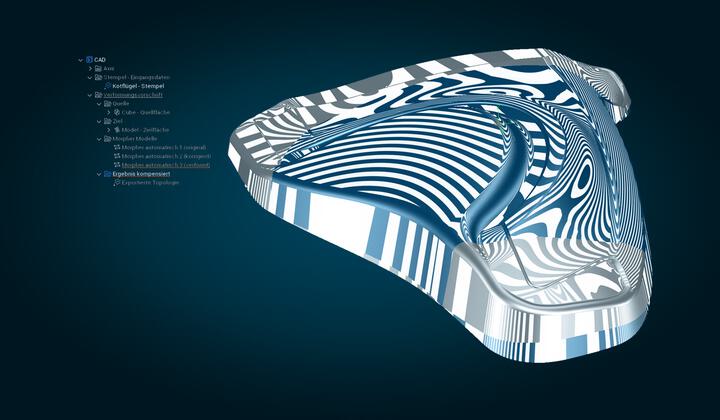

    Compensación de la recuperación elástica en CAD
