    Preparación de modelos CAD para la fabricación

    Funciones de diseño para el programador NC

    Los datos CAD deben prepararse a menudo antes del proceso de programación NC. Se necesitan, por ejemplo, superficies de extensión y de redondeo, curvas centrales y de área, superficies de cierre sobre cavidades, etc. A menudo debe diseñarse también la forma geométrica de los tochos.

    Tebis ofrece a los programadores NC funciones CAD fáciles de utilizar con una gran cantidad de funciones de análisis. Esto permite detectar rápidamente modificaciones constructivas, además de encontrar y marcar radios, superficies planas y zonas con contrasalida en muy poco tiempo. También se incluyen de serie funciones para calcular dimensiones e introducir textos.

    El modelo CAD preparado constituye la base de la programación CNC automatizada: En muchos casos la programación NC con Tebis puede realizarse de forma completamente automática.

    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies

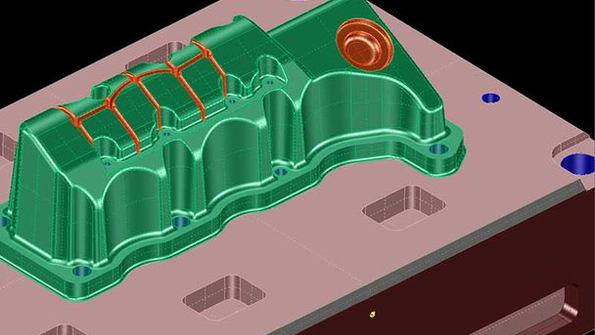

    El vídeo muestra cómo se simplifica la pieza, se rellenan las cavidades con superficies de cobertura y se prolongan las superficies.
    Alta calidad de los datos
    Garantiza una alta calidad de fabricación y reduce los tiempos de fabricación
    Alta eficiencia
    Permite una programación NC estandarizada y automatizada
    Sin interrupciones
    Los nuevos trabajadores se familiarizan rápidamente con la programación NC

    Análisis de la geometría

    Tebis ofrece numerosas funciones para analizar la geometría:

    • Cálculo de longitudes, contenidos de superficies y volúmenes para el cálculo y pedido de materiales
    • Cálculo de dimensiones como coordenadas, longitud, radio, distancia y ángulo
    • Función de corte en tiempo real de la pieza
    • Comparación entre diferentes versiones para detectar modificaciones
    • Detección e identificación de taladros
    • Detección de superficies planas, por ejemplo, para definir la longitud de las herramientas
    • Detección e identificación de redondeos
    • Comparativa entre dos estados de fabricación para detectar el volumen de corte restante
    • Detección de pendientes geométricas y contrasalidas para definir las direcciones de fresado adecuadas
    • Detección de superficies que presentan defectos en la calidad como, por ejemplo, gaps, segmentaciones, continuidades, superficies dobles, etc.
    • Análisis de curvaturas para valorar la calidad de las superficies
    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies

    Este vídeo muestra el uso de diferentes funciones de análisis en este molde:

    • Cálculo de dimensiones
    • Análisis de redondeos
    • Detección de contrasalidas
    • Detección de superficies planas
    • Detección de taladros

    Este vídeo muestra algunas funciones de análisis en este troquel de conformación de chapa:

    • Cálculo de dimensiones
    • Análisis de superficies planas y redondeos
    • Cálculo de la inclinación respecto al eje Z
    • Detección de taladros
    • Función de corte en tiempo real
    • Análisis de espesor de materiales

    Incorporación de superficies de relleno

    A menudo se generan superficies de relleno antes de calcular el programa NC, por ejemplo, en zonas de cavidades y ranuras. Para mejorar la visión general, pueden simplificarse y descomponerse las piezas. En este sentido, Tebis ofrece funciones muy cómodas.

    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    Este vídeo muestra cómo Tebis detecta y muestra las diferencias entre dos versiones con solo pulsar un botón.
    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    Este vídeo muestra cómo se generan superficies de relleno complejas sin perder tiempo.

    Incorporación de features

    Si las piezas incluyen features NC de la biblioteca de features de Tebis, la programación NC 2,5D puede realizarse a continuación de forma completamente automática. El escáner de features se encarga de ello: a partir del feature de diseño crea un feature NC que contiene toda la información relevante para el mecanizado.

    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    Este vídeo muestra, en el caso de este troquel de conformación de chapa, cómo el escáner de features de Tebis examina la pieza y propone features adecuadas al usuario.
    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    Este vídeo muestra, en el caso de esta pieza de maquinaria, cómo se incluyen features NC en la pieza mediante el escáner de features para que la programación NC posterior pueda producirse de forma completamente automática.

    Diseño de tochos

    Tebis ofrece diversas funciones automáticas de diseño para definir tochos:

    • Mediante cubo de pieza
    • Mediante offset de pieza
    • Como tocho de capa
    • Como tocho de 6 caras
    Definición de tochos

    Prolongación de superficies

    Prolongación de superficies con la flecha de arrastre

    La prolongación de superficies se realiza simplemente arrastrando una flecha.

    Creación de curvas guía

    Las funciones especiales de fresado de gama alta, como el mecanizado de ranuras profundas, requieren de curvas guía que el programador NC puede generar con el asistente.

    Screemnshot Nutenbearbeitung
    Mecanizado de ranuras
    Screenshot Mittenkurven definieren
    Definición de curvas centrales

    Detección de bordes afilados

    Función de preparación para un desbarbado rápido de 5 ejes. Tebis detecta automáticamente todos los bordes afilados de una pieza. Esto permite excluir del mecanizado regiones como, por ejemplo, taladros que es preciso rebajar y que, por tanto, se desbarban durante el proceso de taladrado.

    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    Este vídeo muestra cómo Tebis detecta automáticamente los bordes afilados de una pieza de ingeniería mecánica en la primera sección.
    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    Este vídeo muestra cómo Tebis detecta automáticamente los bordes afilados de una pieza de construcción de moldes en la primera sección.
