Tebis 4.1 Release 10 – Todo en una única solución CAD/CAM
El eje central de esta nueva versión es la revolucionaria tecnología Tebis SmartOps, que permite la automatización integral de los procesos CAD/CAM dentro del propio software Tebis. Ahora los usuarios pueden realizar muchas tareas de diseño y planificación de fabricación de forma mucho más rápida, sencilla y reproducible en cualquier momento.
Además, se han incorporado múltiples mejoras en las funciones de fresado de Tebis. Por ejemplo, ahora es posible controlar los movimientos de máquina de forma aún más eficiente, lo que se traduce en tiempos de mecanizado más cortos y una mayor vida útil de la herramienta.
Además, diversas funciones de diseño e ingeniería inversa son ahora aún más fáciles de automatizar.
Tebis 4.1 Release 10 estará disponible este otoño.
Suscríbete a nuestro boletín y no te pierdas nadaIremos incorporando a esta página vídeos destacados, contenidos técnicos e información detallada sobre nuestra última versión.
Tecnología SmartOps de Tebis
El camino más directo al éxito
Tanto si se trata de fabricar piezas simples como altamente complejas, todo proceso de fabricación implica numerosas tareas repetitivas.
Con la tecnología Tebis SmartOps, puedes automatizar completamente esas operaciones gracias a plantillas inteligentes y potentes que simplifican tu día a día en CAD/CAM.
Ventajas: Facilidad de uso, mayor eficiencia y máxima seguridad, con una calidad constante y la máxima flexibilidad.

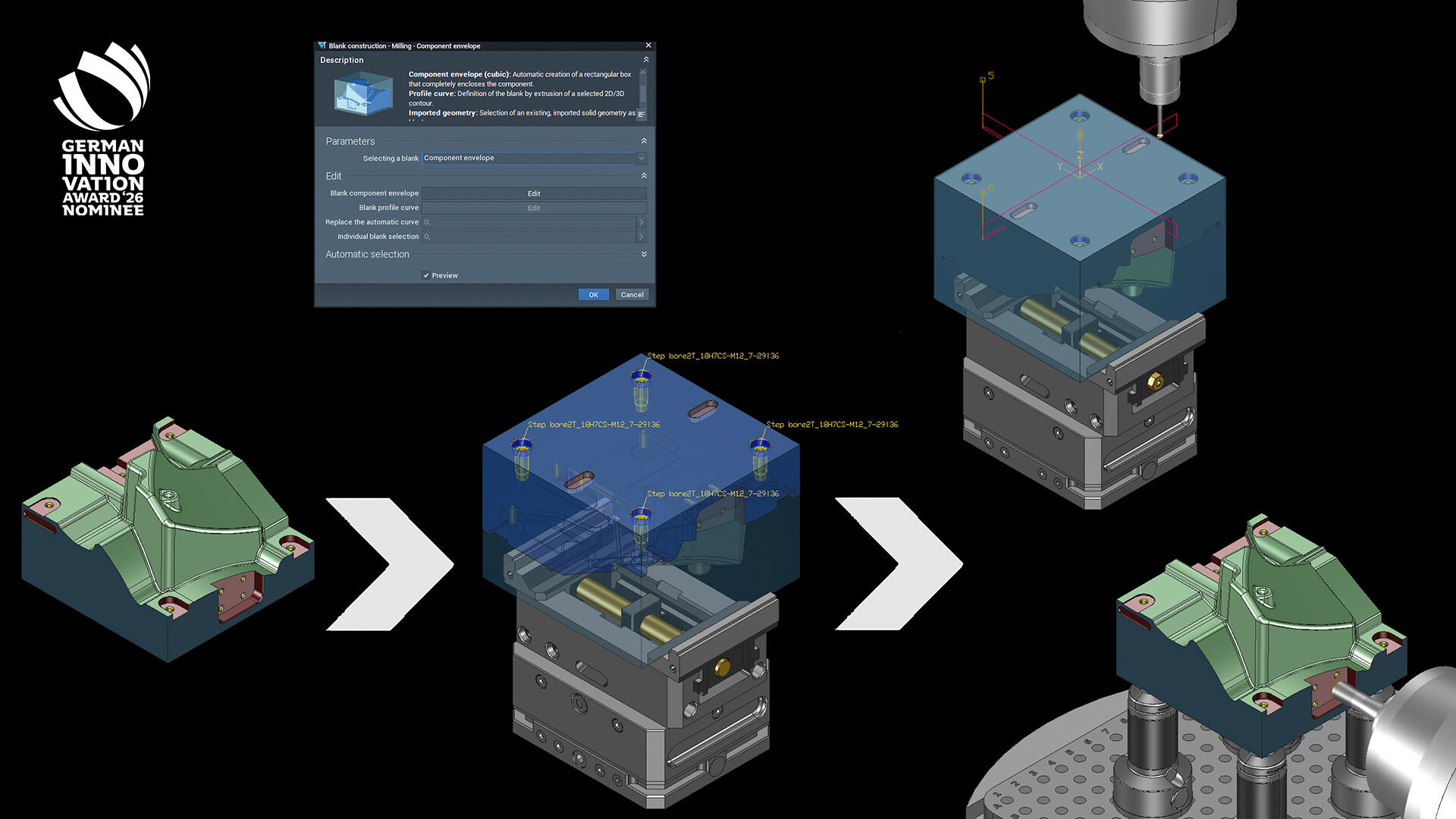

SmartOps: Del bruto a la pieza final, sin rodeos.
La tecnología SmartOps te guía a través de todo el proceso CAD/CAM. En cada etapa del proceso, puedes trabajar con los ajustes predeterminados o modificarlos fácilmente de forma interactiva, según tus necesidades.Algunos ejemplos de pasos del proceso que pueden automatizarse por completo incluyen:
- Importación de datos de la pieza
- Medición del bruto
- Posicionamiento automático de los dispositivos de sujeción
- Selección del material y la máquina
- Detección de formas geométricas y colocación de puntos de medición
- Elección de la estrategia de mecanizado
- Generación de trayectorias de herramienta
- Verificación de la operación de mecanizado
- Salida de datos NC
- Y mucho más
La tecnología SmartOps puede utilizarse con el conjunto completo de módulos funcionales de Tebis. SmartOps se adapta a las necesidades concretas de tu empresa: todo tu saber hacer en fabricación queda organizado en completas bibliotecas.
Producción más inteligente, más rápida y preparada para el futuro.
Esta nueva tecnología ya está siendo utilizada por varios partners en proyectos reales.
Como comenta Torsten Fiedler, Product Manager de Automatización:
“Nuestros partners destacan que Tebis SmartOps puede configurarse por completo dentro del entorno CAD/CAM, sin necesidad de conocimientos de programación ni scripting especializado. Ahí es donde Tebis SmartOps marca la diferencia frente a otras soluciones de la competencia.
También valoran poder adaptar el proceso CAD/CAM, en cualquier momento, con total flexibilidad.Un asistente guía todo el proceso, con la posibilidad de intervenir cuando sea necesario. racias a las funciones paramétricas, puedes actualizar todo el proceso de fabricación de forma rápida y sencilla.”
¡La automatización con Tebis SmartOps marca la diferencia!
CAD – Diseño 3D
Extensión tangencial de superficies, rápida y sencilla
En algunos casos, para evitar material residual en los bordes y proteger los filos de corte, es necesario extender tangencialmente las superficies de forma libre para obtener resultados de fresado óptimos. En Tebis, este proceso es rápido y automático.
La solución paramétrica de Tebis refleja fielmente cómo se trabaja realmente en producción: Puedes ajustar el resultado de forma interactiva y actualizarlo globalmente con un solo clic.
Ventajas:
- Más automatización para una mayor facilidad de uso
- Integración perfecta con la tecnología Tebis SmartOps
Incluso las superficies complejas de forma libre pueden extenderse automáticamente con muy buenos resultados.
Esta función también puede integrarse en la tecnología Tebis SmartOps para una automatización CAD/CAM completa.Filtra elementos CAD para integrarlos en procesos CAD/CAM automatizables
Los colores indican los diferentes tipos de mecanizado: mecanizado 2.5D, mecanizado 3D y mecanizado de orificios, roscas y ajustes.La selección automática de elementos se ha ampliado para ofrecer mayor automatización y flexibilidad. Al igual que los elementos CAM, ahora los elementos CAD pueden filtrarse por criterios específicos, como el tipo de elemento o el color, y reutilizarse en funciones posteriores.
Esto representa una gran ventaja, especialmente en combinación con la nueva tecnología SmartOps. SmartOps identifica y divide inteligentemente la pieza en función del tipo de mecanizado. Después, los elementos se asignan automáticamente a los NCJobs más adecuados.
Ventajas:
- Preparación CAM optimizada
- Integración perfecta con la tecnología Tebis SmartOps
Ingeniería inversa CAD
Generación automática de modelos alámbricos sobre geometría CAD escaneada
Los modelos alámbricos son la base de la ingeniería inversa.
Tebis ofrece ahora una generación eficiente y altamente automatizada de modelos alámbricos a partir de conjuntos de datos escaneados.
El modelo alámbrico generado puede optimizarse posteriormente mediante un proceso manual flexible.
Ventajas:
- Finaliza más rápido incluso cuando no se dispone de datos CAD
- Uso muy flexible
Fresado CAM
Fresado simultáneo en 5 ejes con programación CAM simplificada y retracciones optimizadas
Volvemos a dar un paso más para simplificar la programación en 5 ejes simultáneos: Ahora basta con seleccionar una curva para definir la orientación de la herramienta. Además, es posible definir un ángulo para optimizar aún más las condiciones de corte.
Ahora también puedes controlar con precisión los movimientos de retracción en todas las estrategias de fresado 5 ejes simultáneos en Tebis. Más flexibilidad en los retracciones: ahora puedes procesarlas a velocidad rápida o normal, adaptándolas al tipo de máquina y al control CNC.
Ventajas:
- Mejor rendimiento en zonas de difícil acceso
- Máxima precisión en el fresado simultáneo en 5 ejes
Define fácilmente la orientación de la herramienta usando curvas en el fresado simultáneo en 5 ejes.
En fresado 5 ejes: elige entre retracción rápida (izq.) o controlada por velocidad de posicionamiento (dcha.).Desbaste hasta un 20 % más rápido
Las estrategias de desbaste han sido optimizadas una vez más: Gracias a los movimientos de entrada optimizados, ahora es posible utilizar fresas de alta velocidad de avance —que permiten tasas de arranque de viruta muy elevadas, especialmente en piezas grandes— de forma aún más eficiente y con menos desgaste de herramienta.
Nuevas estrategias de desbaste combinadas: mayor durabilidad de herramienta y hasta un 20 % menos de tiempo en máquina. Si se excluyen zonas específicas del mecanizado durante el desbaste, se pueden aplicar opciones de filtrado adicionales para controlar de forma aún más precisa el mecanizado posterior.
Ventajas:
- Tiempos de mecanizado más cortos
- Mayor vida útil de la herramienta
Desbaste con movimientos de posicionamiento optimizados.
Re-desbaste por áreas definidas a través de filtros: Únicamente se mecanizan las nervaduras profundas (en verde). Con la herramienta anterior, estas zonas no podían mecanizarse.Recorridos de enlace optimizados para fresadoras de 3 ejes
Incluso en sistemas donde los ejes lineales no están sincronizados, Tebis garantiza un control total.
En caso de riesgo de colisión, la trayectoria de conexión se genera automáticamente a una altura segura. De este modo, es posible explotar al máximo las capacidades de máquinas de 3 ejes ya existentes: El posicionamiento se realiza a máxima velocidad.
Ventajas:
- Aprovechamiento óptimo de los centros de mecanizado de 3 ejes
Automatización CAD/CAM
Uso eficiente y automático de formas libres
El mecanizado de formas libres es ahora más automático que nunca para los usuarios de Tebis. Ahora también puedes dejar que Tebis reemplace automáticamente la herramienta por una más larga si detecta riesgo de colisión, incluso al trabajar con elementos reglados. Como alternativa, los usuarios siguen teniendo la opción de controlar la comprobación de colisiones de forma manual, como hasta ahora.
Además es aún más sencillo preparar los elementos de forma libre para la programación CAM automatizada: Pueden desconectarse, enlazarse o dividirse de forma interactiva.
Ventajas:
- Más automatización para una mayor simplicidad
- Máxima flexibilidad
- Mecanizado de elementos de forma libre aún más fácil
Comportamiento ante posibles colisiones al mecanizar elementos de forma libre: Sustitución automática de la herramienta (izquierda) o comprobación manual de colisiones (derecha).
Desconecta, divide y enlaza fácilmente los elementos de forma libre.
