Automatización CNC
Fabricación automática de piezas individuales y a pequeña escala con Tebis Automill®

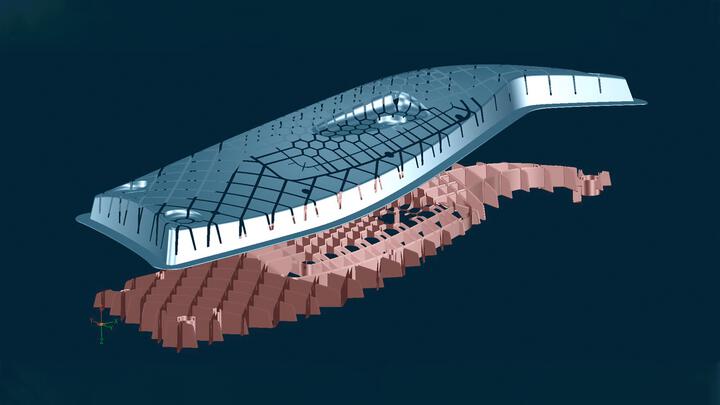

Los fabricantes modernos ya no crean los programas NC para máquinas herramienta con control CNC por el método convencional, basado en funciones individuales de uso manual. En lugar de esto, un sistema CAM como Tebis evalúa el modelo CAD digital de la pieza y, para calcular los programas NC, recurre a una estructura previamente almacenada de representaciones digitales del entorno de fabricación existente y del conocimiento sobre fabricación almacenado en plantillas. Esto constituye la base de una programación CNC automatizada y una fabricación altamente efectiva.
Tebis Automill
Así funciona la automatización CNC con Tebis:

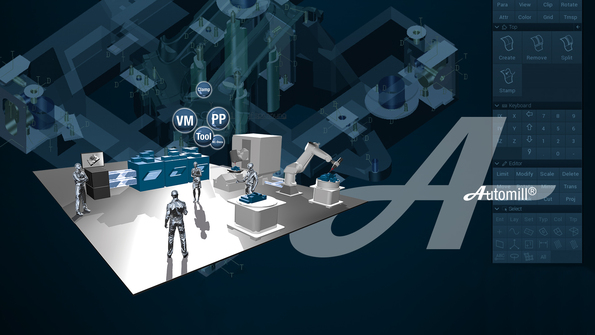

Sus programadores NC utilizan bibliotecas de procesos que contienen sus máquinas, controles, herramientas y elementos de sujeción como objetos digitales individuales. De este modo, el software Tebis conoce en detalle su entorno de fabricación específico (VM = máquinas virtuales, Clamp = elementos de sujeción).
Además, las plantillas NC integran los datos de fabricación optimizados y permiten estandarizar los procesos y automatismos para la programación NC (TP = paquetes tecnológicos).
El programador NC utiliza plantillas NC que almacenan de forma virtual las secuencias de fabricación verificadas, además de las herramientas, máquinas y elementos de sujeción adecuados de las bibliotecas de procesos. Esto permite adaptar perfectamente los programas NC de Tebis al entorno de fabricación desde el cálculo, detectar y prevenir colisiones.
Baja tasa de errores
Minimización de sendas en vacío
Optimización de las velocidades de sendas
Alta calidad de fabricación
Bibliotecas de procesos Automill: base para la automatización CNC
Las bibliotecas de procesos especialmente desarrolladas para su empresa pueden utilizarse simultáneamente en todas las estaciones de trabajo de Tebis, independientemente de su número.
Al calcular los programas NC, Tebis accede a las bibliotecas de procesos con:
- Máquinas virtuales
- Herramientas virtuales
- Componentes y elementos de sujeción virtuales
- Posprocesadores adaptados específicamente
- Plantillas geométricas para diseño y preparación de la fabricación (features)
- Secuencias NC estandarizadas para las normas de fabricación más frecuentes (NCSets)
- Plantillas NC para tareas de fabricación idénticas o similares (planes de trabajo)
- Plantillas para documentación NC
Cálculo automático y seguro de programas NC
Puede utilizar el entorno de trabajo virtual antes y durante la programación NC. Defina las herramientas adecuadas y encuentre la sujeción y direcciones de orientación óptimas. Puede seleccionar gemelos digitales para la máquina, el cabezal de la máquina, elementos de sujeción, mesas de cambio, componentes, herramientas y puntos de referencia. También puede realizar cálculos y planificaciones desde el principio en su entorno de fabricación digital, que también utiliza para la programación NC.
Al calcular las sendas, Tebis detecta los peligros de colisión del soporte de la herramienta y el cabezal de la máquina y reduce automáticamente la zona de fresado para evitar colisiones. En máquinas de 5 ejes, Tebis evita las colisiones mediante movimientos de evasión de 5 ejes creados automáticamente.
Las sendas calculadas se comprueban en busca de colisiones con todos los componentes implicados de la pieza, sujeción y máquina y se corrigen en el entorno CAM antes de que los programas NC se utilicen en la fabricación real. También se comprueba virtualmente si se respeta el espacio de trabajo de la máquina con sus límites.
Medición integrada en el proceso de la máquina de fresado
- Calibrado de palpadores
- Medición de puntos
- Medición de ángulos mediante puntos o círculos
- Medición de círculos y rectángulos
- Comprobación de ranuras y barras
- Tiempos más cortos de configuración y mecanizado
- Más calidad de la pieza
- Menos bucles de repaso
Estas bibliotecas de procesos almacenan el entorno y los conocimientos sobre fabricación
Si lo desea, almacenamos sus bibliotecas de procesos y las ponemos a su disposición para descargarlas con cada edición. Naturalmente, todas las bibliotecas de procesos quedan protegidas contra su difusión no autorizada a terceros.
Máquinas virtuales
Se utilizan para representar el parque de máquinas en su entorno de programación CNC de Tebis. Se ocupan de la seguridad en el ámbito de la automatización CNC. A partir de nuestro gran inventario de máquinas del catálogo, se generan gemelos digitales detallados de los centros de mecanizado y robots reales. Los modelos virtuales integran geometrías de máquinas, componentes adicionales, cinemática, límites, parámetros dinámicos de ejes y accionamientos, y mucho más.
- Los planificadores de fabricación utilizan las máquinas virtuales para comprobar la viabilidad y determinar con precisión el tiempo de actividad.
- Los programadores NC emplean las máquinas virtuales para definir las posiciones de sujeción adecuadas y comprobar en los programas NC calculados, tanto la presencia de problemas de colisiones y límites, como el cambio espontáneo de un proyecto de fabricación a otra máquina.
- Los posprocesadores utilizan información de las máquinas virtuales al exportar los programas NC al formato del control.
- Los operarios simulan el mecanizado con la cinemática real de la máquina.
Herramientas virtuales
Se utilizan para representar las herramientas en su entorno de programación CNC de Tebis. Las herramientas virtuales contienen todas las propiedades geométricas, valores de corte verificados y optimizados, además de grupos de herramientas en cargadores.
Se admiten todo tipo de herramientas, incluyendo modernas herramientas de alto rendimiento tales como fresas HPC, HFC y de segmento circular.
Componentes y elementos de sujeción virtuales
Permiten representar los elementos de sujeción reales. Para ello, los programadores NC especifican la sujeción de forma precisa. Así se evita la colisión de elementos de sujeción y, por tanto, una nueva programación NC. Los elementos de sujeción contienen todas las propiedades técnicas y geométricas.
En la biblioteca de elementos de sujeción puede gestionar todos los elementos de sujeción y reunirlos en grupos de elementos de sujeción. Con la ayuda de puntos de conexión predefinidos y una función de filtro automático que solo le ofrece elementos con las conexiones adecuadas, puede configurar con rapidez y comodidad tornillos de banco sencillos, así como sistemas de amarre con centraje con diferentes sistemas de placas. También está integrada la sujeción múltiple. Si es posible desplazar físicamente diferentes elementos dentro de un grupo de elementos de sujeción, dado el caso, indique los grados de libertad para limitar la dirección del movimiento.
- Creación y gestión de elementos de sujeción y conjuntos de elementos de sujeción
- Importación directamente del fabricante de datos externos como elementos de sujeción y conjuntos a través de interfaces directas y uso inmediato
- Rápida adaptación de la situación de sujeción a la tarea de fabricación en cuestión
- Fácil posicionamiento
- Comprobación de plausibilidad automatizada
- Equipamiento virtual de la máquina con exactitud
- Simplificación de los procesos de equipamiento en la sala de máquinas
Posprocesadores
Indicados para exportar las sendas de mecanizado calculadas al formato específico de sus controles CNC. Dependiendo del tipo de fabricación y de la complejidad, necesitará un posprocesador adaptado de forma individual para cada una de sus máquinas. Existen posprocesadores para fresado, torneado, corte por láser, fresado/torneado y robots (con más de 5 ejes). El especialista en implementación de Tebis programa los posprocesadores específicos disponibles conforme a sus necesidades.
Plantillas geométricas para diseño y preparación de la fabricación (features)
Para el cálculo automático de programas NC de objetos de fabricación estandarizados como, por ejemplo, taladros, ajustes, superficies planas y cajeras, se utilizan plantillas geométricas, también llamadas features. Cada feature puede vincularse a la secuencia de fabricación adecuada.
Los features se importan a sus archivos de fabricación CAD con el escáner de features inteligente y de forma manual.
Vídeo del escáner de features de Tebis
Secuencias NC estandarizadas para las normas de fabricación más frecuentes (NCSets)
Para representar secuencias de fabricación estandarizadas a partir de varias funciones de cálculo NC interrelacionadas con datos sobre las estrategias, herramientas y parámetros de cálculo.
Plantillas NC para tareas de fabricación idénticas o similares (planes de trabajo)
Para representar y guardar todos los NCJobs en todas las sujeciones que llevan a la fabricación de la pieza.
Los planes de trabajo con todas las sujeciones y todos los NCJobs pueden volver a utilizarse como plantillas para tareas de fabricación idénticas o similares. El uso de planes de trabajo inteligentes ofrece la máxima eficiencia. Los programadores NC ahorran una gran cantidad de tiempo gracias a los automatismos incluidos. Los NCJobs que contienen los planes de trabajo inteligentes buscan de forma independiente la geometría que vaya a fabricarse y para ello utilizan la información almacenada sobre el uso de herramientas, estrategias y valores de corte.
Plantillas para documentación NC
Son necesarias para documentar los programas NC de su taller. Pueden exportarse en formato XML o PDF, para su impresión en papel o su visualización en pantalla.
El especialista en implementación de Tebis programa las plantillas específicas disponibles conforme a sus necesidades para una mayor automatización CNC en sus procesos.
