    Control preciso de los ejes de la máquina

    Esta abrazadera de tubo está unida mediante una brida a una línea de combustible.

    La abrazadera inferior fue fácil de fabricar, utilizando mecanizado inclinado en 3 ejes. En cambio, la complejidad geométrica del tubo requirió para su fabricación fresado simultáneo en 5 ejes. Dado que era esencial obtener una calidad de superficie muy alta, manteniendo al mismo tiempo el tiempo de mecanizado lo más corto posible, los movimientos de los ejes se coordinaron con precisión entre sí para tener en cuenta la dinámica de las máquinas. Por ejemplo, los ejes lineales suelen moverse más rápido que los ejes rotativos o de giro.

    Todos los movimientos pueden optimizarse de forma precisa y flexible en el software CAD/CAM de Tebis

    • Movimientos homogéneos de los ejes de la máquina
    • Desbaste simultáneo combinado de 3 y 5 ejes
    • Penetración en 5 ejes simultáneos con ángulo de inclinación para unas condiciones de corte óptimas
    • Fijación individual de ejes
    • Evitación automática de colisiones que tiene en cuenta el cabezal de la máquina
    • Tiempo de mecanizado reducido y acabado superficial sobresaliente

    Componentes y mecanizado

    Mercado objetivo:

    Aeroespacial

    Software CAD/CAM:

    Tebis

    Máquina:

    HERMLE C42

    Herramientas de mecanizado:

    MMC Hartmetall, MITSUBISHI MATERIALS

    Dispositivos de sujeción:

    Tecnología LANG

    Material:

    Aluminio 7075

    Dimensiones:

    Ø 500 mm x 400 mm x 230 mm

    Síguenos ...

    Vídeos

    video thumbnail
    Ver el video / formulario de contacto
    Por favor, seleccione las cookies de preferencia para activar la visualización.
    Activar cookies
    video thumbnail
    Ver el video / formulario de contacto
    Por favor, seleccione las cookies de preferencia para activar la visualización.
    Activar cookies
    ¿Alguna pregunta?

    ¡Contáctanos! Nuestros expertos en software están aquí para ayudarte.

    Formulario de contacto

    ¿Te gustaría saber más?

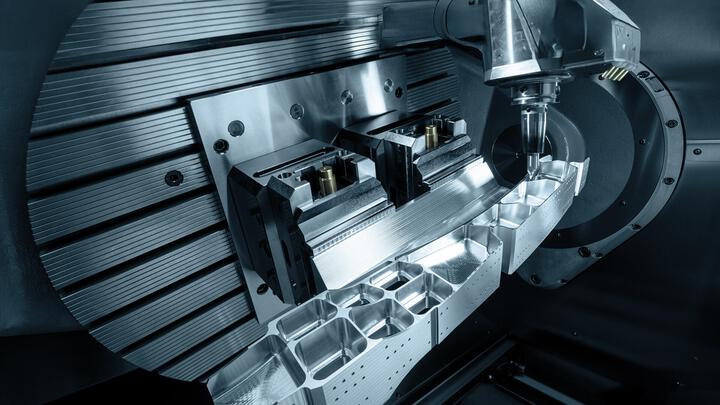

    Fresado en 5 ejes
    El fresado de 5 ejes de Tebis te permite aprovechar al máximo el potencial de tus valiosas máquinas de alto rendimiento: Puedes planificar y calcular fácilmente programas sin colisiones para todas las operaciones de mecanizado en múltiples ejes. Las estrategias simultáneas en 5 ejes adaptadas a tareas específicas de fabricación, hacen que la programación NC sea mucho más sencilla, especialmente...
    Más información ...

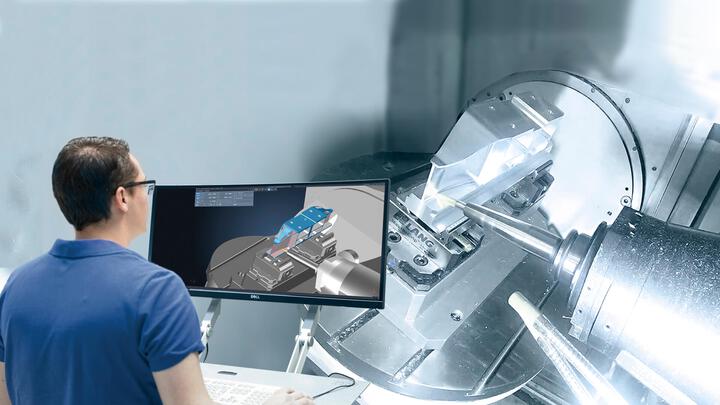

    Simulador CNC
