    Compensación de la recuperación elástica en superficies CAD del troquel

    Enorme ahorro de tiempo en la puesta a punto con la deformación global de superficies

    Tras la deformación de las piezas de chapa, se produce una recuperación elástica en la chapa a causa de las propiedades elásticas del material. La recuperación elástica se compensa en el troquel de conformación de tal modo que la pieza de chapa adopta primero una forma "incorrecta" para ir recuperando después la forma deseada. Si la recuperación elástica se realiza mediante amolado manual en el troquel, se emplea mucho tiempo en las prensas de puesta a punto. Además, esto afecta negativamente a la seguridad de los procesos.

    Por este motivo, Tebis utiliza reglas de deformación globales que permiten deformar de forma completamente automática superficies individuales basándose en análisis FEM, mediciones, resultados de digitalización o la experiencia; la recuperación elástica se compensa y minimiza notablemente el número de correcciones mediante amolado. Las propiedades cualitativas de la superficie, como la segmentación, el grado de polinomio y las transiciones, se adaptan de forma óptima a las reglas de deformación en este proceso de deformación (Morphing) basado en CAD. Las funciones de análisis muestran el cumplimento de las reglas de deformación y la calidad de las superficies deformadas.

    Gran ahorro de tiempo
    Gracias al menor trabajo de amolado y al menor número de ciclos de corrección en la puesta a punto
    Alta seguridad de los procesos
    Gracias a un sistema adaptativo que consta de predicciones, deformaciones y análisis posteriores
    Alta calidad de los datos CAD
    La calidad de las superficies deformadas satisface las exigencias de diseño de superficies activas y troqueles

    Varias reglas de deformación

    Tebis ofrece diversas posibilidades para definir las reglas de deformación. Todas las reglas de deformación pueden combinarse entre sí.

    A partir de sistemas de simulación

    Los sistemas FEM especializados en simulación de conformación de chapas simulan la recuperación elástica y ofrecen reglas de deformación como, por ejemplo, mediante dos mallas triangulares. Tebis utiliza estas reglas para deformar automáticamente la zona afectada de la superficie activa del troquel.

    A partir de la experiencia

    Si el experto conoce los efectos de la recuperación elástica de la chapa y las medidas de compensación, las reglas de deformación se crean en Tebis mediante una pareja de superficies de repuesto (en segundo plano) que representa la deformación deseada. También se pueden introducir las reglas mediante vectores y rotación.

    A partir de mediciones

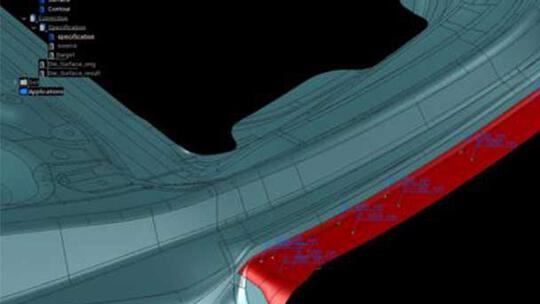

    Tebis adopta los puntos de medición calculados en la pieza de prueba con la recuperación elástica, calcula las distancias de la pieza nominal deseada y compensa las superficies CAD de forma completamente automática en el troquel.

    A partir de resultados de digitalización

    La comparación entre la pieza de chapa digitalizada y las superficies CAD del troquel muestra dónde se produce la recuperación elástica. Para definir las reglas de deformación, se emplean las mallas del proceso de digitalización. Además, puede realizarse una ingeniería inversa de las piezas de chapa digitalizadas con Tebis de forma rápida y sencilla para obtener las superficies (véase la ingeniería inversa de Tebis).

    Deformación de superficies de revestimiento externo

    A partir de simulaciones de conformación

    A través de las interfaces de los sistemas de simulación, las previsiones sobre la recuperación elástica se importan a Tebis y se deforman de forma completamente automática las superficies CAD. Cuanto mejores sean las superficies originales, mejores serán también las superficies resultantes deformadas. Tebis ofrece un amplio paquete de funciones para analizar y optimizar superficies CAD antes y después de la compensación de la recuperación elástica.

    video thumbnail
    Ver el video / formulario de contacto
    Por favor, seleccione las cookies de preferencia para activar la visualización.
    Activar cookies
    Tebis adopta los datos de compensación de la recuperación elástica del sistema de simulación y deforma las superficies de clase A de la pieza de revestimiento externo
    En la progresión de líneas de reflexión se detecta la alta calidad de las superficies deformadas

    Deformación de piezas de chapa

    Basándose en puntos de medición:

    Tebis adopta los puntos de medición calculados en la pieza de prueba con la recuperación elástica, calcula las distancias de la pieza nominal deseada y compensa toda la pieza de chapa de forma completamente automática.

    video thumbnail
    Ver el video / formulario de contacto
    Por favor, seleccione las cookies de preferencia para activar la visualización.
    Activar cookies
    Tebis calcula de forma automática los valores individuales locales para compensar la recuperación elástica a partir de las coordenadas de los puntos de medición y modela la pieza de chapa en su totalidad.
    En el análisis de distancia, las zonas no modificadas se muestran en color verde, mientras que las zonas deformadas aparecen en tonos azules y rojos.
