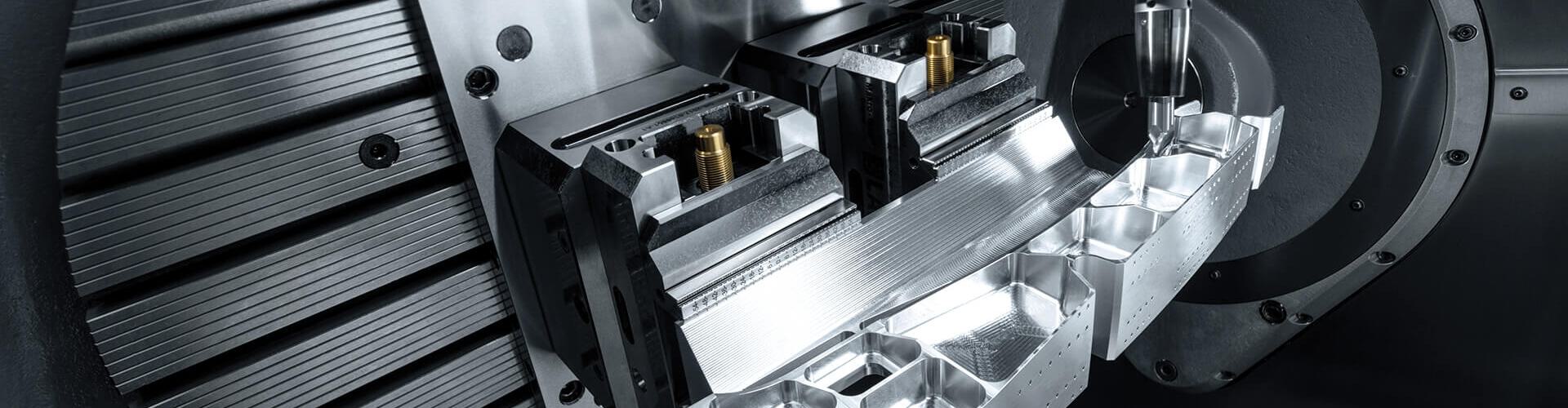

    5-Achsen-Fräsen

    3D-Oberflächen einfach, schnell und sicher fertigen

    Wie bei keiner anderen Frästechnik entstehen beim 5-achsigen Simultanfräsen schnell und effizient hochwertige Flächen. Mit Tebis nutzen Sie die Potenziale Ihrer teuren Hochleistungsmaschinen voll aus: Alle mehrachsigen Bearbeitungen lassen sich sehr einfach kollisionsfrei planen und berechnen. Es werden automatisch homogene, anstellungsgeprüfte und werkzeugschonende Werkzeugwege erzeugt.

    Einfach
    Schablonentechnologie integriert • Funktionen für spezielle Fertigungsaufgaben • Zwischen Vektoren fräsen • Werkzeuganstellung interaktiv optimieren • alle Schrupp- und Schlichtstrategien integriert
    Schnell
    Alle Bearbeitungsarten beliebig kombinieren • Optimale Unterstützung moderner Hochleistungswerkzeuge • Mehrere Flächen in einem Zug ohne Abheben bearbeiten
    Sicher
    Vollständig kollisionsgeprüfte NC-Programme • Für alle Fräsmaschinen inklusive Roboter

    Fachartikel

    Mehrseitenbearbeitung mit Stellachsen? Oder doch lieber 5-achsig simultan?

    Ob ein Bauteil mehrseitig mit Stellachsen oder 5-achsig simultan gefräst werden sollte, hängt immer von der konkreten Bearbeitungsaufgabe, der Komplexität des Bauteils und der Maschinenkinematik ab.

    Überlegen auch Sie noch, ob sich Maschinen für die 5-achsige Simultanbearbeitung für Sie überhaupt lohnen? Oder haben Sie bereits Mehrseitenmaschinen im Einsatz und glauben, noch mehr aus Ihren Maschinen herausholen zu können? Dann sind Sie nicht alleine: Laut einer Umfrage denken 62 Prozent der Befragten mit Mehrachsenmaschinen, das Potenzial ihrer Maschinen nicht voll auszunutzen.

    Wir haben die Vor- und Nachteile miteinander verglichen. Lesen Sie unseren Fachartikel.

    Simultane 5-Achs-Funktionen für spezielle Fertigungsaufgaben

    Die NC-Programmierung von Fräsbahnen für das simultane 5 Achs Fräsen ist in Tebis leicht zu erlernen: Sie entspricht in weiten Teilen der 3D-Programmierung. Tebis Programmierer, die bisher 3-achsige Werkzeugwege erstellt haben, kommen auch mit der Programmierung 5-achsiger Fräsprogramme sehr schnell zurecht.

    Tebis enthält mehrere Funktionen, um Werkzeugwege für das simultane 5 Achs Fräsen zu programmieren. Jede Funktion ist auf spezielle Bearbeitungsaufgaben zugeschnitten und enthält nur die Parameter, die tatsächlich benötigt werden.

    • Kurven Fräsen: Stirnende und wälzende Kurvenbearbeitung
    • Gravieren mehrachsig
    • Konturen Schruppen: Wälzendes 5-achsiges Schruppen ebener und krümmungsstetiger Flankenflächen
    • Konturen SchlichtenWälzendes 5-achsiges Schlichten ebener und krümmungsstetiger Flankenflächen
    • Oberflächen Schruppen: Adaptives oder konturparalleles Schruppen von Freiformflächen
    • Oberflächen Schlichten: HSC-Fräsen mit Kugelfräser

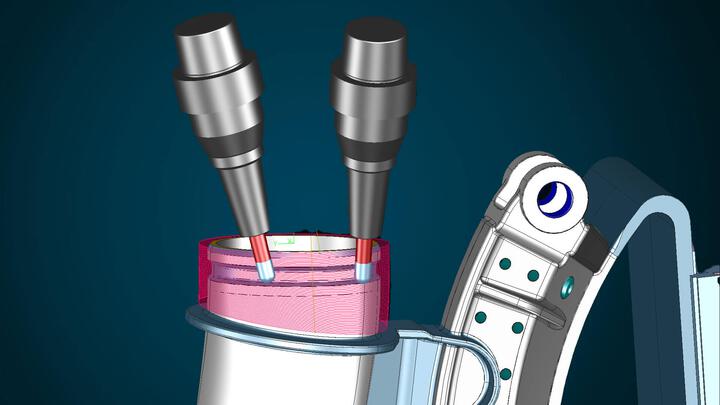

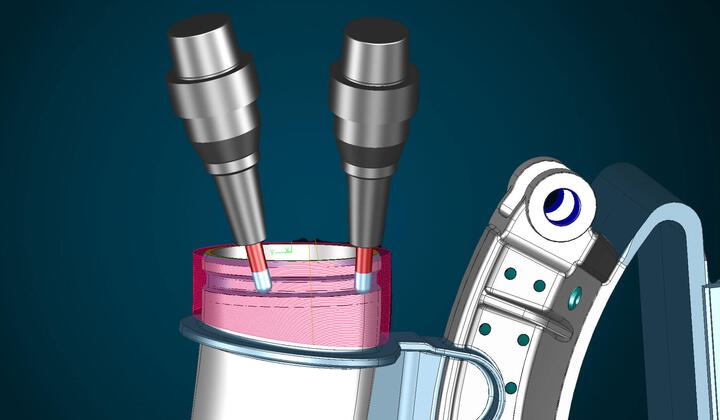

    • Oberflächen Stirnfräsen: Stirnendes HSC-Fräsen einfacher und komplexer Freiformflächen mit Voreilwinkel
    • Oberflächen Wälzfräsen: 5 Achs Fräsen komplexer Freiformflächen
    • Taschen Schruppen: Adaptives oder konturparalles Schruppen von Freiformtaschen
    • Radialschruppen: Schruppen rotationsförmiger Bauteile
    • Entgraten mehrachsig

    Aus 3+2-Achs wird 5-achsig simultan

    Beim 5-achsigen simultanen Ausweichfräsen entstehen aus 3+2-achsigen NC-Programmen mit festen Stellachsen vollautomatisch Programme für simultanes 5-Achs-Fräsen. Dabei wird die Werkzeuganstellung optimiert – selbstverständlich unter Berücksichtigung der Maschinenkinematik.

    Das Ausweichfräsen eignet sich besonders zur Kollisionsvermeidung: Kollisionen des Werkzeughalters mit dem Bauteil werden bereits bei der Berechnung erkannt und automatisch durch simultanes 5 Achs Fräsen umgangen. Auf diese Weise lassen sich beispielsweise Elektroden oder Bauteile mit tiefen Kavitäten hervorragend mit kurzen Werkzeugen bearbeiten.

    5-achsig simultanes Ausweichfräsen
    video thumbnail
    Video / Kontaktformular anzeigen
    Bitte aktivieren Sie die Präferenzen Cookies, um die Ansicht zu aktivieren.
    Cookies aktivieren

    Außer zur Kollisionsvermeidung können Sie diese Funktionalität auch bei Bauteilbereichen sinnvoll einsetzen, deren Bearbeitung einen häufigen Orientierungswechsel verlangt. Denn die Fertigung mit festen Anstellungen geht aufgrund ungünstiger Schnittbedingungen häufig zu Lasten der Oberflächenqualität. Zum Beispiel bei Freiformflächen im Sichtbereich bietet es sich an, diese durch dynamische 5-achsige Werkzeugbewegungen auszugleichen.

    Aus 3+2-Achs wird 5-achsig simultan
    Restmaterial 3+2-achsig mit Stellachsen, durch simultanes 5-Achs-Fräsen oder 3-achsig indexiert

    Auf Wunsch entscheiden Sie erst zum Schluss, ob Restmaterial 3+2-achsig mit Stellachsen, durch simultanes 5-Achs-Fräsen oder 3-achsig indexiert abgetragen werden soll. Tebis ermittelt noch vorhandenes Restmaterial hochpräzise. Je nach Bearbeitungssituation stellen Sie das Werkzeug interaktiv über Stellachsen an oder lassen Werkzeugwege für das simultane 5-Achs-Fräsen vollautomatisch berechnen.

    Mehrere Flächen ohne Abheben in einem Zug bearbeiten

    Mehrere Flächen ...

    Mehrere Flächen ...

    ... ohne konstruktiven Mehraufwand selektieren ...

    ... ohne konstruktiven Mehraufwand selektieren ...

    ... und 5-achsig simultan bearbeiten

    ... und 5-achsig simultan bearbeiten
    video thumbnail
    Video / Kontaktformular anzeigen
    Bitte aktivieren Sie die Präferenzen Cookies, um die Ansicht zu aktivieren.
    Cookies aktivieren
    Der Ablauf im Video.

    5-Achs-Fräsen zwischen Vektoren

    Geben Sie beliebige Vektoren vor, zwischen denen gefräst werden soll. Die selektierten Vektoren bestimmen die Werkzeugbewegung. Auf Wunsch können Sie die Werkzeugbewegung bereits bei der Programmierung optimieren: Prüfen Sie die Anstellung durch die integrierte Anstellungsvorschau und passen Sie sie interaktiv an.

    5-Achs-Fräsen zwischen Vektoren
    video thumbnail
    Video / Kontaktformular anzeigen
    Bitte aktivieren Sie die Präferenzen Cookies, um die Ansicht zu aktivieren.
    Cookies aktivieren

    Das sagen unsere Kunden

    Produktivität steigern mit Tebis Lösungen

    "Nach dem Erwerb einer 5-achsigen Maschine haben wir nach einer geeigneten Softwarelösung gesucht und festgestellt, dass Tebis auch die beste Lösung für 5-Achs-Anwendungen ist."

    Belmiro Teixeira, Geschäftsführender Gesellschafter

    Irmamolde Formenbau; Maceira - Leiria, Portugal

    Anwenderbericht lesen
    Formbar AG - Phoenix aus der Asche

    „Es ist wirklich interessant, die eigenen Prozesse von extern betrachten zu lassen. Wir wollten ja schneller, besser und größer werden, die Frage war nur wie.“

    Kaspar Hürlimann, Geschäftsführer

    Formbar AG, Kirchdorf, Schweiz

    Anwenderbericht lesen
    Erfolg durch Technologiewechsel

    "Mit Tebis haben wir für unsere 5-Achsen-Technik einen sehr sicheren und hocheffizienten Bearbeitungsprozess entwickelt." Roger Wadell (links), Gunnar Persson (rechts), verantwortlich für Arbeitsvorbereitung und Produktionstechnik

    MV USAB, Smedjebacken, Schweden

    Anwenderbericht lesen

    Für alle, die mehr wissen wollen

    Webinare, Fachartikel, Interviews ...

    Tebis 5-Achsen Fräsen: Einfach, schnell und sicher
    In diesem Webinar geben wir Ihnen einen grundlegenden Überblick zu den Vorteilen der Mehrseitenbearbeitung mit Tebis. Außerdem zeigen wir Ihnen wesentliche Neuerungen, die mit Version 4.0 Release 6 dazugekommen sind.
    Webinaraufzeichnung anfordern
    Automatisiert mehrachsig entgraten
    Beim Entgraten von Bauteilen lässt sich mit der richtigen CAD/CAM-Lösung viel Zeit sparen. Eine Aufbereitungsfunktion erkennt die Bauteilkanten automatisch. Diese lassen sich anschließend bei der NC-Programmierung automatisiert auswählen und mit Kegel- oder Kugelfräsern schnell und einfach entgraten.
    Webinaraufzeichnung anfordern
    Der erste Kunde war von unserer Lösung begeistert

    Produktmanager Helmut Vergin erklärt in einem Interview in der Novemberausgabe des Fachmagazins ”maschine + werkzeug©“ (2018), wie einfach das 5-Achsen-Fräsen mit dem Release 6 der Tebis CAD/CAM-Software geworden ist.

    Interview lesen
    5-Achsen Simultanfräsen – lohnt sich das?

    Viele Werkzeug-, Formen- und Maschinenbauer bevorzugen die Fertigung mit festen Stellachsen. Der simultanen Mehrseitenbearbeitung stehen sie eher kritisch gegenüber. Sind die Bedenken gerechtfertigt?

    Fachartikel anfordern
