    Preparação de modelos CAD para a produção

    Funções de desenho para a programação CNC

    Muitas vezes, os dados CAD têm de ser preparados antes da programação CNC. Por exemplo, pode ser necessário criar extensões e raios, áreas e curvas de centro, superfícies para fechar cavidades, etc. Além disso, muitas vezes, é necessário fazer alterações à forma geométrica do blank.

    O Tebis dispõe de funções CAD fáceis de utilizar e com várias funções de análise. Graças a estas funções, as alterações de desenho são rapidamente detetadas e os raios, as superfícies planas e as áreas negativas são encontradas e marcadas rapidamente. Estão igualmente incluídas funções para calcular dimensões e inserir textos.

    A devida preparação do modelo CAD é a base para a programação CNC automatizada: desta forma, a programação CNC poderá ser automática com o Tebis.

    Screenshot Mittenkurven definieren
    O Tebis calcula automaticamente as curvas de centro nos rasgos
    Alta qualidade de dados
    Produção com maior qualidade e tempos de produção mais curtos
    Elevada eficiência
    Programação CNC normalizada e automatizada
    Operacionalidade permanente
    Curva de aprendizagem rápida em programação CNC

    Análise da geometria

    O Tebis oferece diversas funções de análise de geometria:

    • Cálculo de comprimentos, áreas e volumes para efeitos de orçamentação e encomenda de materiais
    • Determinação de dimensões, como coordenadas, comprimentos, raios, distâncias e ângulos
    • Funções de corte da peça em tempo real
    • Comparação de versões para detetar alterações
    • Reconhecimento e identificação de furos
    • Identificação de superfícies planas, por exemplo, para definir o comprimento da ferramenta
    • Reconhecimento e identificação de raios
    • Comparação entre fases de produção para determinar o material restante a remover
    • Identificação de áreas geométricas inclinadas e áreas negativas para definir direções de fresagem adequadas
    • Reconhecimento de superfícies não conformes, no que respeita a "gaps", elevada segmentação e superfícies sobrepostas
    • Análise de curvaturas para avaliar a qualidade da superfície
    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    O Tebis deteta e indica os pontos de divergência entre duas versões com apenas um clique.
    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies

    Este vídeo mostra várias funções de análise para esta peça:

    • Cálculo de dimensões
    • Análise de raios
    • Deteção de áreas negativas
    • Deteção de superfícies planas
    • Deteção de furos

    O vídeo mostra várias funções de análise nesta ferramenta de chapa metálica:

    • Cálculo de dimensões
    • Análise de superfícies planas e raios
    • Determinação da inclinação relativa ao eixo Z
    • Deteção de furos
    • Funções de interseção e corte em tempo real
    • Análise da espessura do material

    Criação de superfícies de preenchimento

    As superfícies de preenchimento são muitas vezes utilizadas antes do cálculo dos programas CNC, por exemplo, em áreas de caixas e rasgos. A peça será simplificada e decomposta para uma melhor visão geral. O Tebis também oferece funções específicas para este efeito.

    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    O vídeo mostra como simplificar áreas e criar superfícies de preenchimento mesmo sobre áreas complexas.
    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    Este vídeo mostra como gerar rapidamente superfícies de preenchimento complexas.

    Aplicação de Features

    Se as peças incluírem Features NC da biblioteca de Features do Tebis, a programação NC 2,5D subsequente pode ser executada de forma totalmente automática. O scanner de Features, a partir da Feature do desenho, cria uma Feature NC que inclui todas as informações de maquinação relevantes.

    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    Este vídeo mostra como o scanner de Features do Tebis analisa a ferramenta de chapa metálica e sugere as Features a incorporar.
    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    O vídeo mostra a atribuição de Features NC a uma peça de engenharia mecânica através do scanner de Features, de modo a automatizar completamente a programação NC.

    Desenho de “blanks”

    O Tebis oferece várias funções de desenho automático para definir os “blanks”:

    • Com um bloco
    • Com uma sobre-espessura
    • Com um “blank” em camadas
    • Com um “blank” de seis lados
    Criação de “blanks”

    Extensão de superfícies

    Crie superfícies de extensão com a seta de arrastar

    Para criar superfícies de extensão basta arrastar as setas correspondentes.

    Criar curvas-guia

    Algumas funções de fresagem mais específicas, como a maquinação de rasgos profundos, exigem curvas-guia, as quais podem ser criadas com a ajuda do assistente Tebis.

    Screemnshot Nutenbearbeitung
    Maquinação de rasgos
    Screenshot Mittenkurven definieren
    Definição de curvas de centro

    Deteção de arestas vivas

    O Tebis disponibiliza funções de preparação para maquinação rápida de chanfros a 5 eixos. As arestas vivas numa peça são detetadas automaticamente pelo Tebis. Os furos que são escareados durante o processo de furação, podem ser excluídos desta maquinação.

    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    O vídeo mostra como o Tebis deteta automaticamente áreas vivas de uma peça de engenharia mecânica.
    video thumbnail
    Please accept Cookies.
    Please accept the Marketing Cookies for using the form.
    Activate Cookies
    O vídeo mostra como o Tebis deteta automaticamente áreas vivas de uma peça da área dos moldes.

    Também lhe poderá interessar

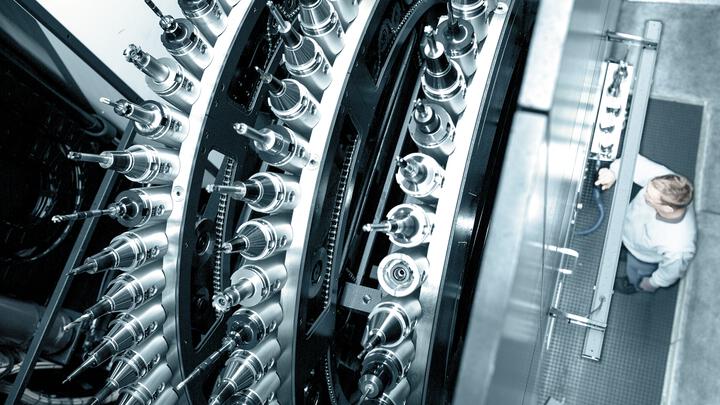

    Automatização CNC
