    Simulador CNC

    Planeamento, programação e verificação com gémeos digitais

    Com o simulador CNC do Tebis pode planear, programar e verificar as suas operações de maquinação NC, com todos os recursos, no ambiente virtual de programação do Tebis.Todas as máquinas, ferramentas, acessórios e sistemas de aperto são guardados como gémeos digitais no ambiente de produção virtual.Desta forma, é possível detetar e corrigir as eventuais colisões e problemas de fim de curso antes do pós-processamento NC. Além de segura, esta função é muito prática e eficiente.A tecnologia de simulação do Tebis contribui para operação de várias máquinas em simultâneo e para uma maior automatização da produção.

    Segurança máxima
    Planeamento, programação, verificação e correção com gémeos digitais.
    Integração no ambiente CAM
    Controlo e verificação das máquinas, fins de curso, percursos de ligação e cinemática diretamente no ambiente de programação NC.
    Otimização das máquinas
    Cálculo com precisão dos tempos de maquinação.

    Gémeos digitais para processos com máxima segurança

    Todos os recursos de um ambiente de fábrica podem ser guardados realisticamente nas bibliotecas de processos virtuais no Tebis. A biblioteca de máquinas inclui mais de 1400 modelos e 3700 versões de máquinas virtuais de diferentes fabricantes.São suportados todos os principais tipos de máquinas e controladores de máquinas disponíveis no mercado,incluindo máquinas completas de vários eixos e máquinas multifunções, tais como centros de torneamento/fresagem, tornos com cabeçotes fixos e contrapontos, máquinas de furação profunda e robôs com eixos adicionais.Digitalizamos também personalizações diretamente no local. Criamos e certificamos pós-processadores e modelos de máquinas virtuais.

    Todos os conjuntos de ferramentas podem ser representados com absoluta precisão na biblioteca de ferramentas, incluindo fresas HPC e de segmento circular, assim como os respetivos cones de aperto.E naturalmente também são tidos em consideração os sistema de fixação ponto zero e os acessórios , tais como buchas de torno, lunetas e cabeçotes móveis.Este são os fatores que tornam a verificação e correção dos percursos de maquinação altamente fiáveis e seguros, mesmo antes do pós-processamento NC:bibliotecas completas e cópias digitais com elevado rigor e detalhe.

    Prestamos serviço de medição de máquinas e acessórios.
    Máquinas de 5 eixos contínuos, de furação profunda, de torneamento/fresagem com vários cabeçotes, CNC's de grandes dimensões com cabeças e acessórios intercambiáveis, robôs industriais

    Cálculos e planeamentos seguros desde o início

    Utilização das ferramentas, apertos e posicionamentos corretos desde o início

    Com o Tebis, poderá começar por selecionar as máquinas, as cabeças da máquina, sistema de palete, os sistemas de aperto, os acessórios e as ferramentas em função dos recursos disponíveis.Pode ainda definir qualquer ponto de referência, cujos valores serão depois transferidos para o setup na programação NC.Assim, é possível saber o número total de operações de maquinação necessárias.Além disso, é possível detetar e impedir colisões mesmo antes do início da programação NC.Para tal, deve posicionar a ferramenta em zonas críticas das peças, tais como caixas, furos profundos e áreas negativas, diretamente na máquina virtual com uma função de planeamento, para que sejam identificadas potenciais colisões. O simulador CNC é tão preciso que pode planear as tarefas com as ferramentas mais curtas possíveis logo desde o início e, assim, beneficiar de elevadas velocidades de avanço aquando da produção.

    Logo na fase de planeamento, é possível utilizar a biblioteca de ferramentas e selecionar as que têm o comprimento adequado.

    As funções de análise mostram as distâncias e os ângulos entre a peça e os componentes da máquina,sendo possível definir a orientação dos eixos com apenas um clique.

    As colisões entre a peça e a cabeça da máquina também podem ser detetadas antecipadamente e evitadas mediante a substituição da cabeça.

    Segurança nos processos de programação, verificação e otimização

    Integração no ambiente CAM

    Durante a programação NC, pode configurar a máquina digital no Job Manager com os dispositivos de aperto e acessórios, tais como buchas de torno, lunetas e cabeçotes móveis e aceder a todos os conjuntos de ferramentas.Pode igualmente determinar o tempo de operação da máquina com elevada precisão. É ainda possível utilizar todas as macros pré-configuradas para a máquina selecionada, por exemplo, para adaptar as retrações à situação de produção específica.

    Por fim, pode verificar todo o cenário de maquinação com todas as posições, movimentos de ligação e de eixos, incrementos e componentes. Por exemplo:

    • trocas de ferramenta
    • planos de trabalho
    • apertos
    • pontos de início
    • condições de ligação
    • limites de eixos, tais como fins de curso
    • viabilidade da maquinação

    Controlo e operação das máquinas no mundo virtual de forma totalmente segura .

    A grande vantagem é que pode trabalhar comodamente na sua secretária, de forma segura e eficaz , sem necessidade de realizar qualquer sincronização com o pós-processador ou ligação em rede à máquina.Os processos de preparação morosos e dispendiosos são totalmente eliminados.O operador da máquina pode concentrar-se nas suas tarefas, sem ter de se preocupar com eventuais colisões. Todas as peças são totalmente verificadas mesmo com setups múltiplos.Além disso, a verificação de colisões pode ser realizada em segundo plano, ou seja, pode continuar a trabalhar em simultâneo no programa seguinte.

    Com a deteção de colisões completa, todos os possíveis conflitos são verificados, tais como colisões com a fresa ou com a cabeça e problemas de fim de curso, sendo apresentados numa lista clara e estruturada.Consoante a situação, é possível aceitar ou corrigir os conflitos.As modificações são guardadas no percurso de maquinação e incluídas no pós-processamento.

    Estão disponíveis várias opções para otimização dos seus programas NC.

    Substituir ou editar ferramentas na biblioteca de ferramentas

    Alterar a posição de fixação

    Ajustar livremente os eixos rotativos

    Substituir a cabeça da máquina

    Mudar a orientação da cabeça

    Selecionar uma outra máquina a partir da biblioteca de máquinas

    Extremamente flexível com elementos de configuração

    É possível posicionar acessórios e dispositivos de aperto em qualquer área pretendida ou alterar os valores iniciais dos eixos adicionais, tais como eixos Gantry ou eixos rotativos.

    Flexibilidade no chão de fábrica

    O simulador CNC também é indispensável no chão de fábrica.Fornece informações ao operador da máquina a respeito das geometrias do “blank” e da peça, sistema de aperto e ferramentas usadas. Além disso, é possível efetuar alterações à última da hora de forma muito fácil – por exemplo, se a máquina teve uma avaria ou se as ferramentas deixaram de estar disponíveis.Os dados tecnológicos, como as velocidades de avanço ou a velocidade da árvore, os apertos ou a sequência de processamento, podem ser modificados de forma rápida e fácil.É realizada uma nova verificação de colisões nos percursos da ferramenta afetados com um simples clique e os resultados são exportados através dos pós-processadores integrados.

    A opinião dos nossos clientes sobre a tecnologia de simulação do Tebis

    Integrity Tool and Mold – a crescer juntamente com a Tebis

    "Com o Tebis é possível automatizar muitos processos e os utilizadores não perdem tempo ao trabalhar com diversos ficheiros. Estas vantagens são principalmente visíveis nas alterações ao desenho”.

    Ryan Hotchkiss, diretor da produção

    Integrity Tool and Mold, Oldcastle, ON, Canadá

    Saiba mais

    Para quem o saber não ocupa lugar

    Webinars, artigos técnicos, entrevistas...

    Reliable manufacturing with digital twins

    Digital twins as a virtual image of the actually existing manufacturing equipment and processes are the basis for correct and collision-free NC manufacturing.

    Webinar recording (German)

    CNC simulator: Automated collision-free manufacturing

    In this free webinar by Tebis Product Manager Roderich Kulbach, learn how to optimize your manufacturing with the Tebis CNC Simulator, thereby laying the foundation for collision-free and automated manufacturing.

    Webinar recording (German)
    Tecnologias de simulação Tebis: Sem cedências

    Uma produção segura é uma produção sem colisões. E fabricar rapidamente significa otimizar a utilização das máquinas e contabilizar todo o espaço para garantir percursos ideais de corte e retração. O simulador CNC da Tebis junta segurança e velocidade.

    Leia o artigo completo

    Também lhe poderá interessar

    Tópicos relacionados

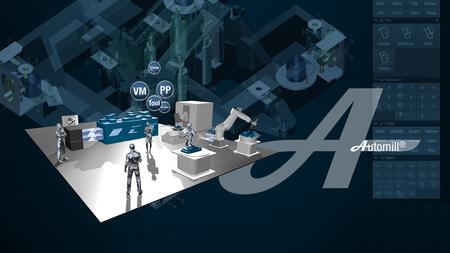

    Automatização CNC
    O Tebis Automill®, para calcular automaticamente o programa NC, analisa o modelo CAD da peça e acede a uma estrutura guardada previamente, composta por representações digitais do ambiente de fábrica e dados de produção da empresa guardados em Templates.
    Mais informação
    Gémeos digitais

    Criamos modelos virtuais exatos do seu ambiente de produção. Desta forma, o Tebis conhece as características de todas as suas máquinas, ferramentas, componentes de máquina e controladores. O fluxo da informação desde o desenho até à produção é transparente, o que constitui uma base sólida para maior automatização.

    Mais informação

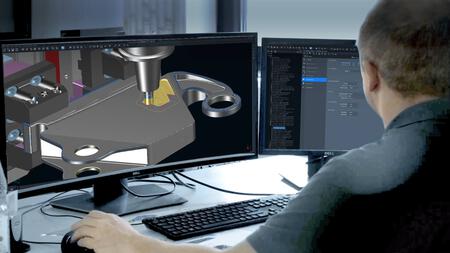

    Programação CNC
