    La fabrication intelligente avec Tebis Automill®

    Votre savoir-faire et votre atelier capitalisés dans les bibliothèques de processus Tebis

    Une pièce intelligente au cœur du processus

    La pièce devient « intelligente » dans le fichier CAD grâce à votre travail de préparation individuel. Les bruts, les extensions, les surfaces de fermeture, les courbes guides et les features CN sont créés en un rien de temps grâce à la préparation automatique. Ceux-ci sont requis par la FAO Tebis.

    La FAO Tebis accède aux bibliothèques de processus contenant votre environnement de production et votre savoir-faire numériques. Ensuite elle calcule automatiquement des programmes CN pour des géométries de forme libre 2,5D et 3D pour le fraisage, le perçage, le tournage, le tournage-fraisage, l’électro-érosion au fil et par enfonçage, la trempe laser, la découpe laser et la dépose laser.

    Les programmes CN vérifiés sont générés dans le format de la commande numérique via la simulation CN Tebis intégrée.

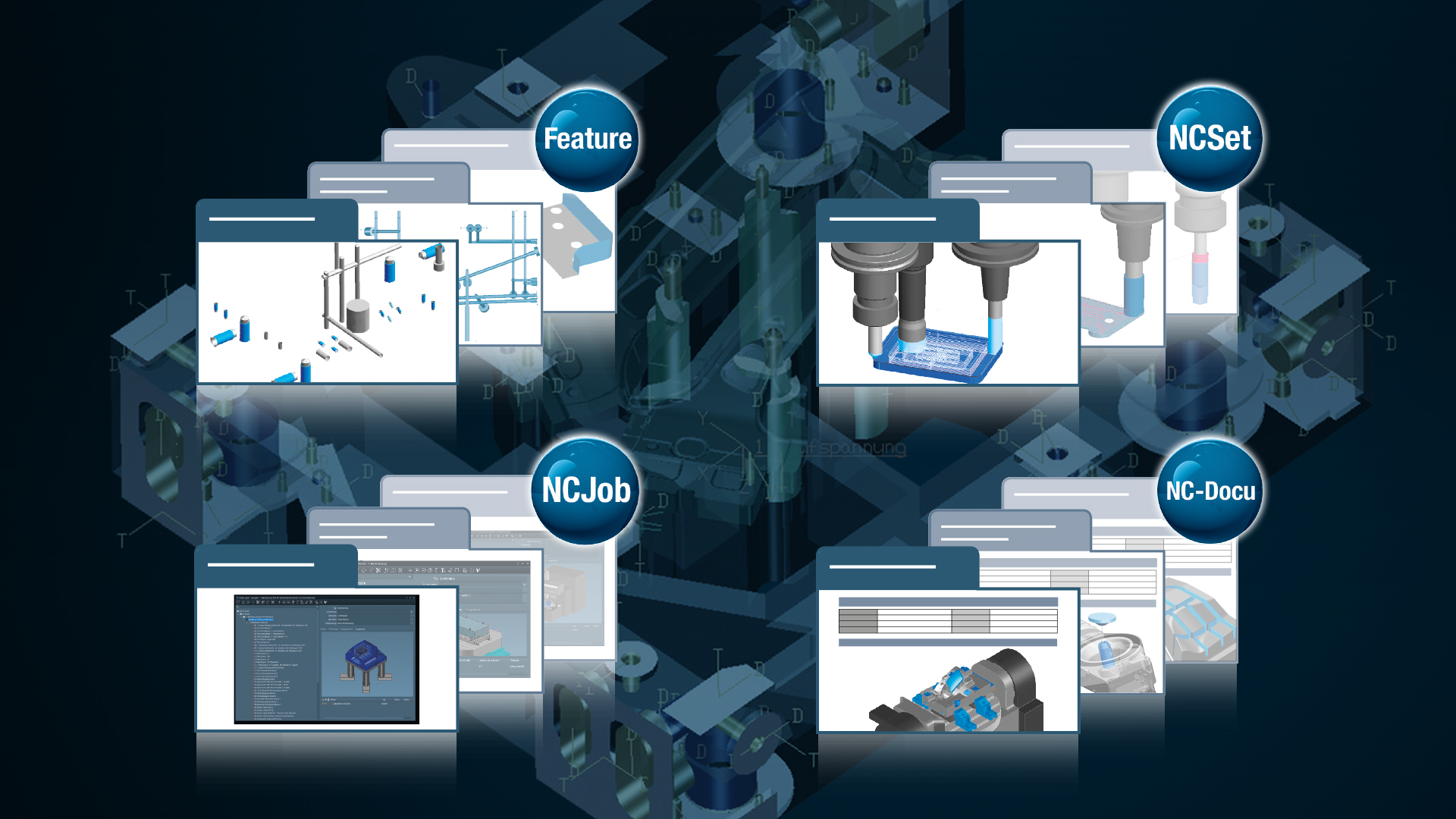

    Votre savoir-faire de fabrication numérique

    Les programmeurs CN utilisent leurs connaissances de fabrication enregistrées dans Tebis pour travailler de manière standardisée et automatisée. Les séquences et méthodes de fabrication fréquemment utilisées sont enregistrées comme modèles pour les programmeurs FAO et les opérateurs CN. L’utilisation des objets de la bibliothèque et des plans de travail intelligents permet de réduire le taux d’erreur dans la programmation et fait des méthodes éprouvées une norme pour tous les collègues. Ainsi, même les utilisateurs inexpérimentés peuvent créer rapidement des programmes CN qui répondent à toutes vos exigences.

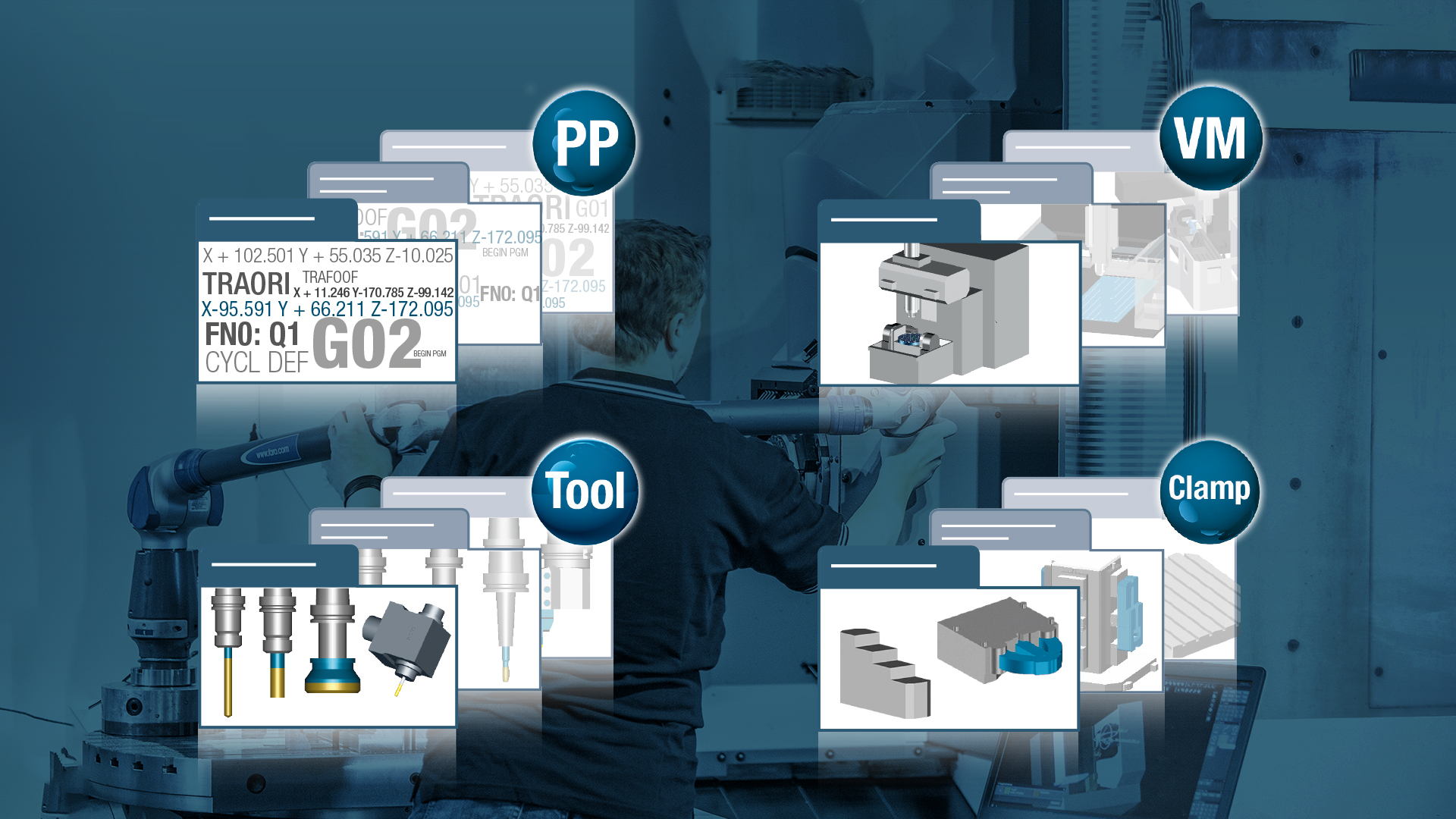

    Votre atelier numérique

    Les utilisateurs de Tebis font appel à des bibliothèques de processus dans lesquelles leur environnement de fabrication réel est représenté numériquement. Les bibliothèques contiennent des informations géométriques, cinématiques et technologiques sur les machines, les accessoires, les CN, les outils et les moyens de bridage. Dans l’environnement de fabrication numérisé, les programmeurs CN définissent clairement les posages sur les machines sélectionnées ainsi que les outils, vérifient les parcours et évitent les collisions dès la phase de calcul. Le code CN généré est ainsi plus sûr pour la production.
    Capitalisation du savoir-faire

    Nous analysons vos processus et vos méthodes de fabrication selon vos norme, établissons des modèles et intégrons les connaissances dans votre installation Tebis. Vous exploitez ainsi au mieux les capacités de programmation et des machines.

    En savoir plus
    Numérisation de l’environnement de fabrication
    Nous réalisons une copie virtuelle exacte de votre environnement de fabrication. Votre installation Tebis connait ainsi vos machines, vos outils, vos accessoires et vos contrôleurs. De la conception à la fabrication, votre flux d'informations est explicite et constitue la base d’une automatisation accrue.
    En savoir plus

    Ces bibliothèques de processus renferment votre savoir-faire et votre atelier :

    Vous pouvez simuler votre parc de machines dans votre environnement de programmation CN Tebis. Elles assurent la sécurité dans le domaine de l’automatisation CN. Grâce à notre large catalogue de machines, les jumeaux numériques détaillés prennent la place de vos centres d’usinage et de vos robots. La géométrie de la machine, les unités supplémentaires, la cinématique, les fins de course, les paramètres dynamiques des axes et des entraînements et bien plus encore sont stockés dans le modèle virtuel.

    • Vos planificateurs de production utilisent les machines virtuelles pour vérifier la faisabilité et déterminer le temps d’exécution exact.
    • Vos programmeurs CN utilisent les machines virtuelles pour définir les positions de bridage appropriées et pour contrôler les collisions et les problèmes de hors course dans les programmes CN calculés, ainsi que pour commuter spontanément un projet de production entier sur une autre machine.
    • Les postprocesseurs utilisent les informations issues des machines virtuelles pour transférer les programmes CN au format adéquat pour la commande numérique.
    • Les opérateurs de machines simulent l’usinage à partir de la cinématique réelle de la machine.

    Vous pouvez simuler votre parc de machines dans votre environnement de programmation CN Tebis. Les outils virtuels contiennent toutes les propriétés géométriques, les valeurs de coupe éprouvées et optimisées ainsi que les groupes d’outils dans les magasins.

    Tous les outils sont pris en charge, y compris les outils modernes et performants tels que les fraises HPC, HFC et à segments de cercle.

    Vous pouvez reproduire vos moyens de bridage réels. Les programmeurs CN peuvent ainsi déterminer le bridage de manière claire. Vous évitez ainsi les collisions des moyens de bridage et les nouvelles programmations CN qui en découlent. Les dispositifs de bridage contiennent toutes les propriétés géométriques et technologiques.

    Vous pouvez gérer tous les éléments de bridage et les combiner en groupes de moyens de bridage dans la bibliothèque des moyens de bridage. Vous pouvez également ajouter rapidement et facilement des étaux simples ainsi que des systèmes de bridage à référence unique avec différents systèmes de plaques à l’aide de liaisons prédéfinies et d’une fonction de filtrage automatique, qui vous propose uniquement des éléments présentant des connexions appropriées. Le posage multiple est également intégré. Si des éléments individuels au sein d’un groupe de moyens de bridage peuvent être déplacés physiquement, vous pouvez définir des degrés de liberté afin de restreindre la direction du mouvement si nécessaire.

    • Création et gestion des éléments de bridage et des ensembles de moyens de bridage
    • Importation des données externes telles que les éléments de bridage et les assemblages directement depuis le fabricant grâce à des interfaces directes et utilisation immédiate de ces données
    • Adaptation rapide de la situation de bridage à la tâche de fabrication en cours
    • Positionnement facile
    • Contrôle automatique de la faisabilité
    • Équipement de la machine virtuellement, étape par étape
    • Simplification des processus de préparation à l’atelier
    video thumbnail
    Voir la vidéo / formulaire de contact
    Veuillez sélectionner les cookies de préférence pour activer l'affichage.
    Activer les cookies

    Possibilité de transfert des trajectoires d’outils calculées vers vos commandes CN à un format spécial. Quelles que soient la conception et la complexité, chacune de vos machines doit disposer d’un postprocesseur adapté individuellement. Il existe des postprocesseurs adaptés au fraisage, au tournage, à la découpe laser, au tournage-fraisage et aux robots (à plus de 5 axes). Les techniciens d’implémentation de Tebis créent vos postprocesseurs individuels selon vos exigences, sur la base des modèles du catalogue.

    Vous utilisez des modèles géométriques, également appelés features, pour le calcul automatique d’un programme CN d’objets de fabrication normalisés, tels que les perçages, ajustements, surfaces planes et poches. Chaque feature peut être liée à une séquence de production appropriée.

    Les features sont importées dans vos données de fabrication CAO grâce à un scanner intelligent de features ou par saisie manuelle.

    Vidéo présentant le scanner des features Tebis

    video thumbnail
    Voir la vidéo / formulaire de contact
    Veuillez sélectionner les cookies de préférence pour activer l'affichage.
    Activer les cookies
    Automatisation : une pièce peut être équipée de features CN appropriées grâce au scanner de features. La programmation CN fonctionne alors de manière entièrement automatique.
    video thumbnail
    Voir la vidéo / formulaire de contact
    Veuillez sélectionner les cookies de préférence pour activer l'affichage.
    Activer les cookies
    Gain de temps : le scanner de features analyse la pièce et propose des features adaptées au montage.

    Affichage de séquences de fabrication normalisées issues de plusieurs fonctions de calcul CN liées les unes aux autres, contenant des données sur les stratégies, les outils et les paramètres de calcul.

    Pour l’affichage et l’enregistrement de tous les NCJobs, quelle que soit leur position de bridage, qui permettent la fabrication des pièces.

    Les plans de travail avec tous les bridages et tous les NCJobs peuvent être réutilisés comme modèles pour des tâches d’usinage identiques ou similaires. L’utilisation de plans de travail intelligents est particulièrement efficace. Les programmeurs CN gagnent ainsi un temps considérable grâce à l’automatisation. Les NCJobs contenus dans les plans de travail intelligents recherchent les géométries à fabriquer de manière autonome et utilisent pour cela les informations enregistrées relatives à l’utilisation des outils, aux stratégies et aux valeurs de découpe.

    Ils sont utilisés pour documenter les programmes CN de votre atelier. Ils peuvent être rédigés au format XML ou PDF, pour être imprimés sur papier ou affichés à l’écran.

    Les techniciens d’implémentation de Tebis programment vos modèles individuels selon vos exigences et sur la base des modèles du catalogue pour garantir une meilleure automatisation CN de vos processus.

    Automatisation CN
    Tebis Automill® analyse le modèle numérique de la pièce de CAO ; pour le calcul des programmes CN, il se base sur une structure précédemment créée à base de représentations numériques présentes dans l’environnement de fabrication de l’entreprise et de connaissances de fabrication enregistrées dans des gammes.
    En savoir plus
    Simulateur CN

    Grâce au simulateur CN de Tebis, vous êtes en mesure de planifier, de programmer et de vérifier l’usinage CN sans quitter l’environnement de programmation CN de Tebis. En effet, tous les composants de votre environnement de production, y compris les outils, les machines, les moyens de bridage et les accessoires, sont enregistrés dans l’environnement virtuel de programmation de manière détaillée sous la forme de jumeaux numériques.

    ...
    En savoir plus
    Programmation CN

    La solution de programmation CN de Tebis permet de réduire considérablement les temps de programmation et de mise en service, et ce sur toute la chaîne du processus. Tebis allie rapidité, fiabilité et un niveau élevé d’automatisation avec une très grande flexibilité. La gamme comprend des solutions spécifiques à l’industrie pour tous les domaines d’application tels que l’usinage 2,5 D, 3 D et 5 axes.

    ...
