Tebis 4.1 Release 6 – Plus de CAO, plus de FAO, plus de convivialité
Vue d’ensemble des avantages :
- Conception et actualisation faciles des éléments grâce à une nouvelle technologie des solides
- Conception réaliste et meilleure interface utilisateurs : rétro-conception réaliste avec vue en perspective
- Programmation en 5 axes avec angle de dépinçage : pour une plus longue durée de vie des outils et une meilleure qualité de finition
- Programmation automatisée des usinages avec différents réglages lors du perçage au laser
- Transitions optimisées de la découpe laser : pour des cycles machines réduits
CAO – Conception 3D
Conception simplifiée grâce à la nouvelle technologie des solides
La nouvelle technologie des solides vous permet désormais d’ajouter ou soustraire rapidement et en toute simplicité des éléments comme des perçages et des poches, mais aussi des congés et des chanfreins. Tout cela, en quelques clics seulement.
La représentation claire et structurée de l’ensemble de l’historique des conceptions comprenant les différents stades intermédiaires dans l’arborescence de l’objet constitue un avantage tout particulier : en effet, elle vous permet de toujours garder une vue d’ensemble et de modifier l’ordre de conception par un simple copier/coller.Conception plus proche de la réalité et meilleure interface utilisateurs
La nouvelle vue en perspective se montre très utile, notamment pour la rétro-conception. La forme et les proportions des pièces sont conformes à la réalité : les modèles filaires et surfaciques sont beaucoup plus faciles à concevoir.
Autre fonction pratique : la nouvelle version offre la possibilité de zoomer à l’aide de la molette de la souris.
À gauche : représentation sans vue en perspective. À droite : représentation avec vue en perspective.
La représentation réaliste du modèle 3D simplifie grandement la conception.FAO – Fraisage

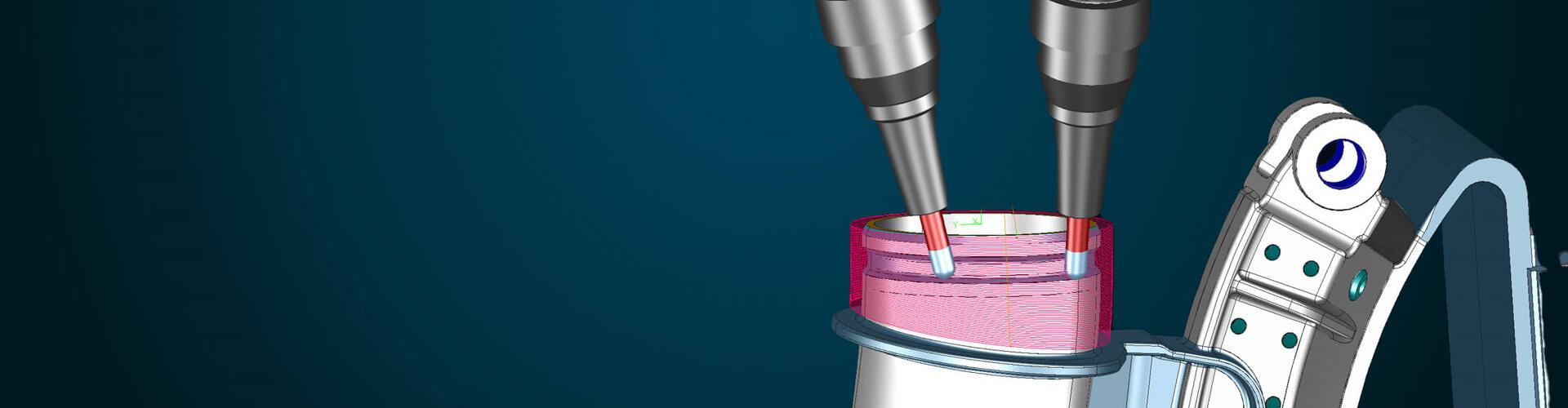

Fraisage en 5 axes avec angle de dépinçage
Il est désormais possible de fraiser avec un angle de dépinçage dans les stratégies d’usinage 5 axes simultanés. L’outil se déplace toujours dans le sens du parcours de l’outil, garantissant ainsi une coupe en tirant et des conditions de coupe optimales.
Cela permet également d’augmenter la durée de vie des outils et d’assurer une meilleure qualité de finition. Enfin, cette extension permet une programmation plus facile : la définition des vecteurs, par exemple, n’est plus nécessaire.FAO – Laser
Programmation automatisée des usinages pour le perçage au laser
La nouvelle fonction « MUSER » vous permet de programmer automatiquement des usinages avec différents réglages lors du perçage au laser. La conception des perçages n’est pas nécessaire. Tous les paramètres peuvent être modifiés et configurés individuellement : il est également possible de définir des commandes personnalisées comme le perçage, la dépose de cordon ou la soudure.
De plus, les options de transitions pour la trempe laser, la découpe laser, la dépose et soudure laser ainsi que le détourage ont été étendues. Le temps d’usinage est ainsi considérablement réduit.
