    04.06.2019

    Moulding Expo 2019

    Tebis, una compañía especializada en soluciones CAD/CAM y MES para el desarrollo de procesos de fabricación de modelos, troqueles y moldes, mostró a los visitantes de la Moulding Expo 2019 (celebrada del 21 al 24 de mayo en Stuttgart) nuevas tecnologías de fabricación que facilitan la automatización de los procesos de diseño, preparación de la fabricación y programación NC, y los integran en un entorno de sistema.

    La versión 4.1 del software de Tebis ayudará a los fabricantes de modelos, troqueles y moldes a integrar todos los pasos del proceso en un solo sistema hasta llegar al programa NC terminado. Con la versión 4.1, los programadores NC podrán realizar todas las tareas de forma más automatizada y continua sin cambiar de sistema.

    Tebis CAD
    Ahorro de tiempo gracias al diseño paramétrico

    Las funciones CAD y CAM siempre han estado estrechamente vinculadas en el software de Tebis. Por este motivo, Tebis considera un hito el nuevo diseño paramétrico asociativo de la versión 4.1. "Todo el que trabaja en la fabricación debe encontrar la manera de adaptar las piezas de forma rápida y sencilla a nivel constructivo", afirmó Peter Obermaier, responsable de coordinación general de la versión 4.1 en Tebis. "En este sentido, existe un potencial enorme para continuar simplificando el diseño y lograr un mayor ahorro de tiempo. En el futuro, no solo estará altamente automatizada la programación NC en Tebis, sino también el diseño".
    El diseño paramétrico asociativo permite modificar fácilmente parámetros de elementos como la longitud, el radio o la dirección en un momento posterior mediante un menú contextual o el nuevo árbol del objeto. Después, toda la pieza se actualiza automáticamente. Además, las tareas de diseño se estandarizan mediante plantillas.

    Tebis CAM
    Nuevo plan de trabajo de Tebis

    Según el fabricante, la versión 4.1 continúa simplificando la programación NC. Tebis ha revisado por completo la estructura de menús de su plan de trabajo NC. La programación NC está totalmente orientada a la práctica. El nuevo plan de trabajo de Tebis representa exactamente el procedimiento real del programador NC y le guía por todo el proceso de programación: paso a paso se seleccionan el tipo de mecanizado, las estrategias y los elementos, además de definirse las máquinas y herramientas. En combinación con la tecnología de plantillas de Tebis, se logra simplificar la programación NC a un nivel insuperable.

    Nuevas tecnologías de fresado para 2 y 3 ejes

    Los visitantes de la feria tuvieron ocasión de ver en acción un nuevo prototipo de software que introduce dos novedades en los procesos de fresado. La próxima versión de la solución Tebis incorporará una nueva técnica de fresado de corte descendente basado en 2 ejes. El mecanizado descendente se lleva a cabo cuando los contornos son demasiado altos para el mecanizado lateral.
    Esto conlleva una mayor descarga de material, a la vez que disminuye la carga sobre el husillo de la máquina a causa del mecanizado en dirección axial. Tebis complementa los mecanizados de 3 ejes con un mecanizado de desbaste de duración optimizada. Las conexiones se ejecutan en avance de posicionamiento. El resultado es mucho más rendimiento y menos desgaste de la herramienta.

    Imagen 1: Peter Obermaier, responsable de coordinación general de la versión 4.1 en Tebis AG en Martinsried (Imagen: Tebis AG)

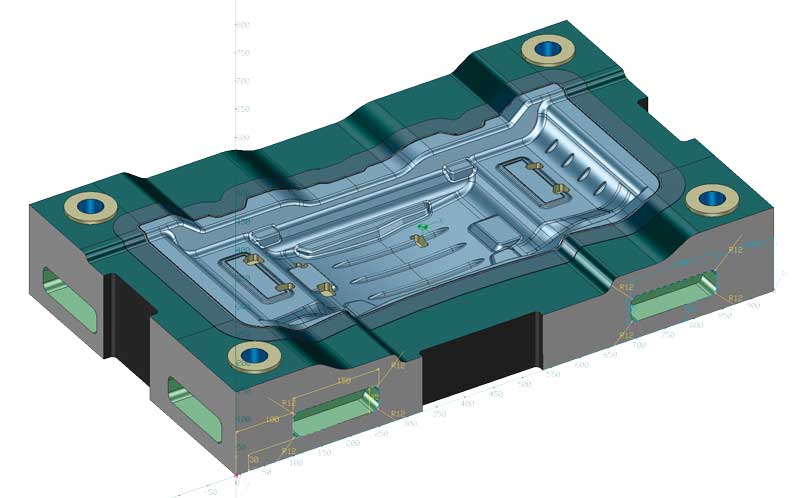

    Imagen 2El diseño paramétrico permite utilizar el historial de diseño para introducir estados intermedios en el proceso de fabricación. El programador NC transfiere un estado intermedio sin taladros para el mecanizado de desbaste y acabado sin necesidad de realizar ninguna tarea de diseño adicional. (Imagen: Tebis AG)

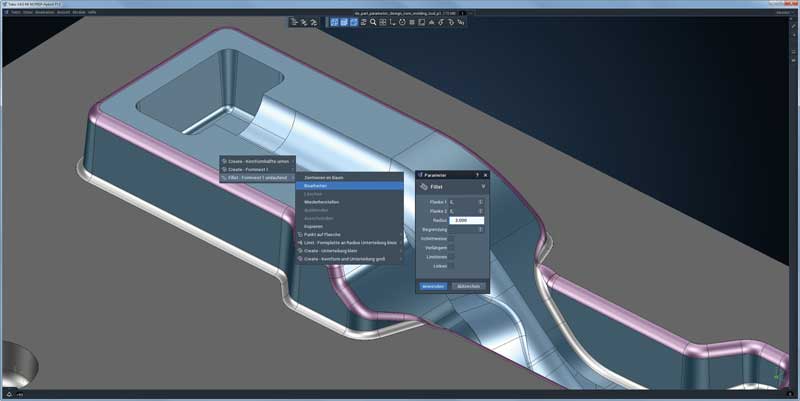

    Imagen 3: En el menú contextual se muestran los pasos de trabajo para el elemento geométrico seleccionado. Esto permite, por ejemplo, reducir rápidamente el radio
    en todo el contorno de esta caja de machos.
    (Imagen: Tebis AG)

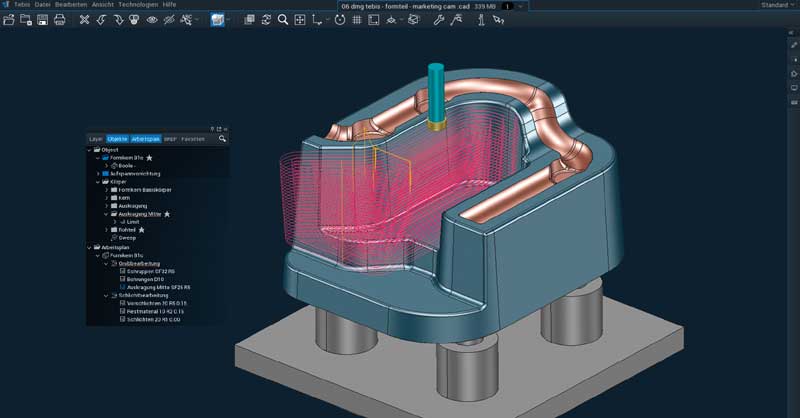

    Imagen 4: El nuevo plan de trabajo de Tebis representa el procedimiento real de un programador NC y le guía por todo el proceso de programación. (Imagen: Tebis AG)
