    Användning av ”Reverse engineering” för att anpassa CAD-världen med den verkliga världen

    Skapa och uppdatera CAD-ytor med digitaliserad data

    Reverse engineering genererar en CAD-ytmodell som exakt representerar ett skannat objekt. Reverse engineering används överallt där arbete utförs manuellt på verkliga objekt och en CAD-modell krävs för efterföljande process.



    I modell- och formtillverkning skannas designobjekt och fordon som modellerats i lera och överförs till CAD-ytor.



    I pressverktygstillverkning scannas manuella ändringar på verktygen under provningsfasen. Den befintliga CAD-modellen uppdateras baserat på den skannade datan. CAD-ytor måste ofta skapas för verktyg där ingen CAD-data alls är tillgänglig.

    Manuellt formade eller modifierade objekt importeras till Tebis efter skanning.

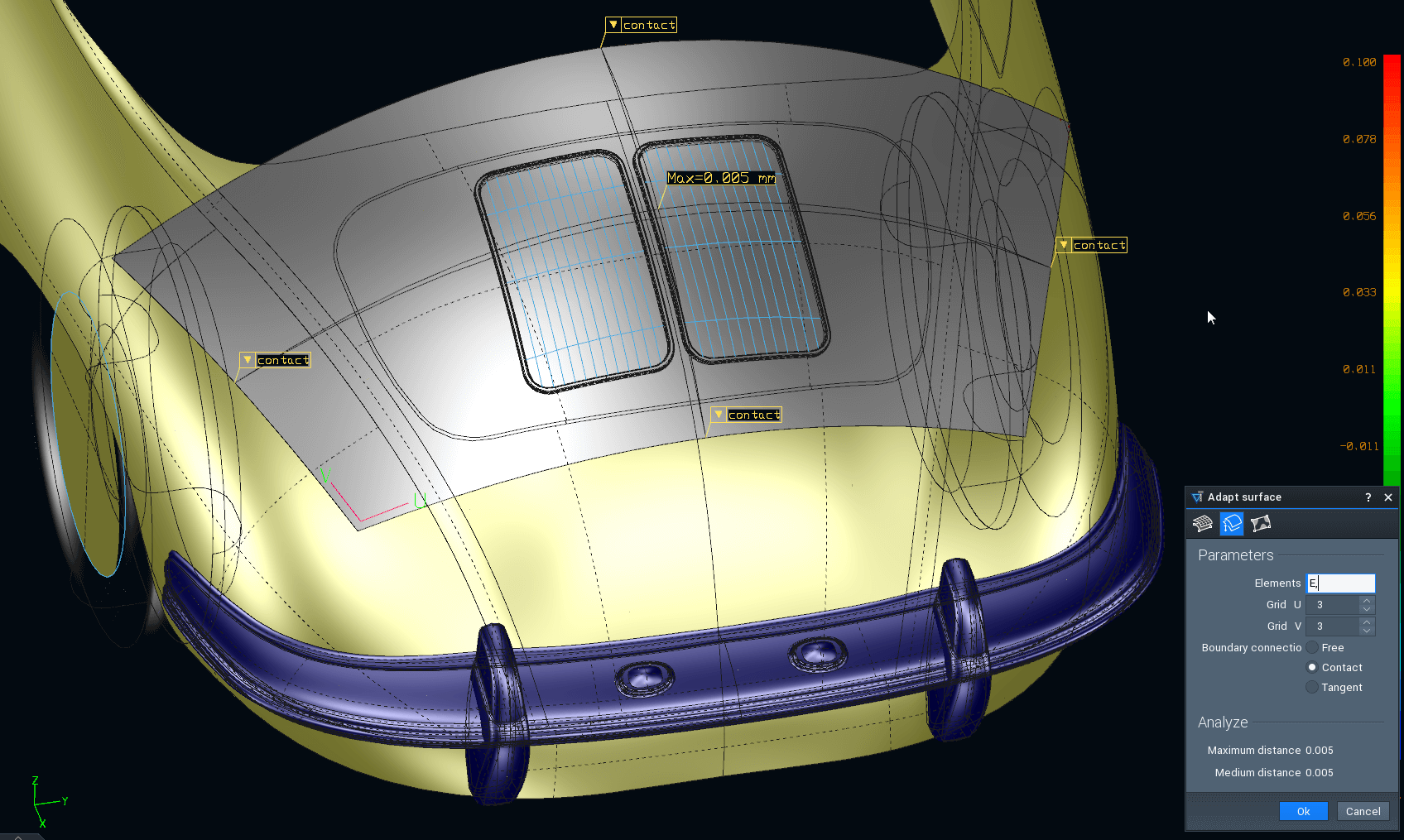

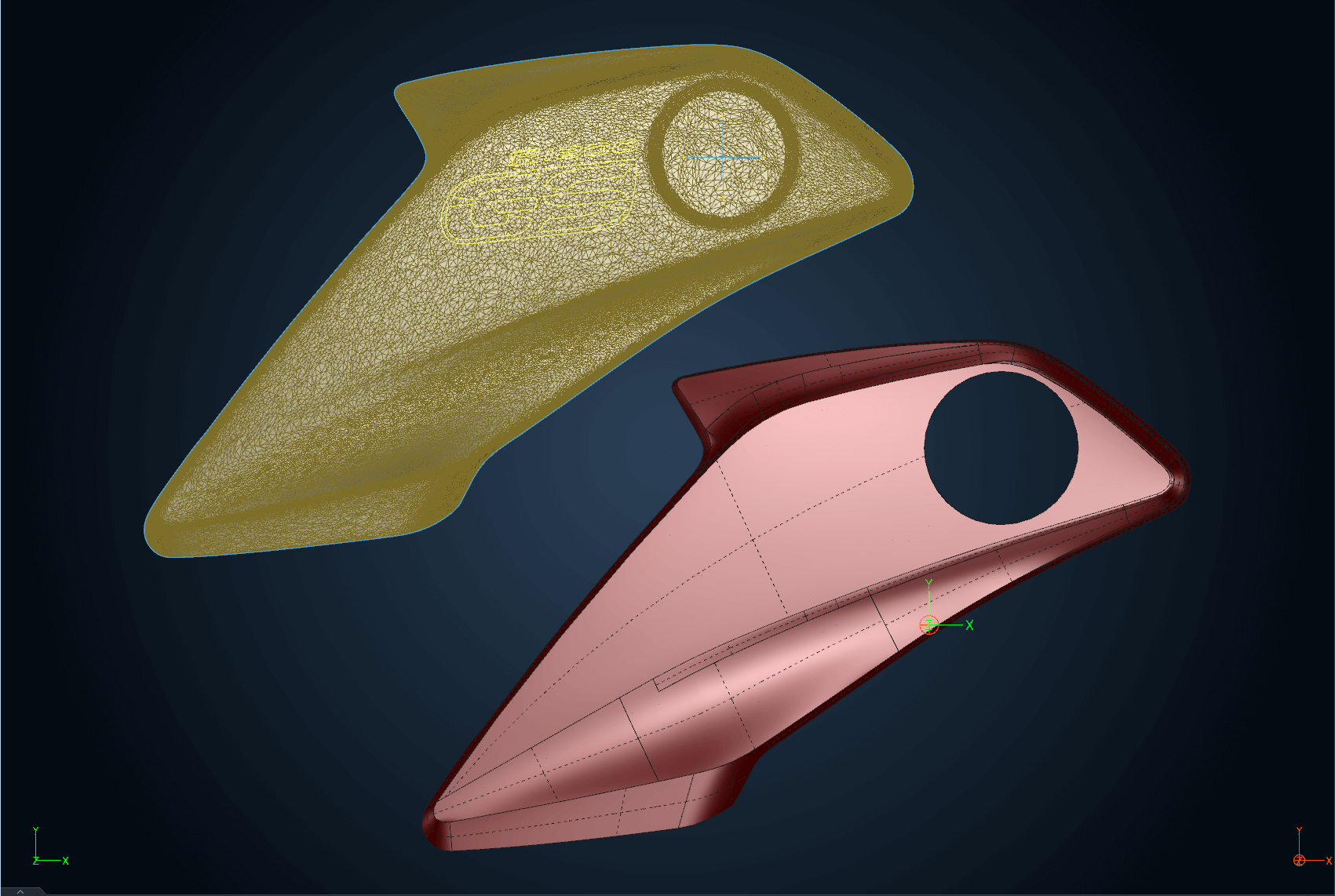

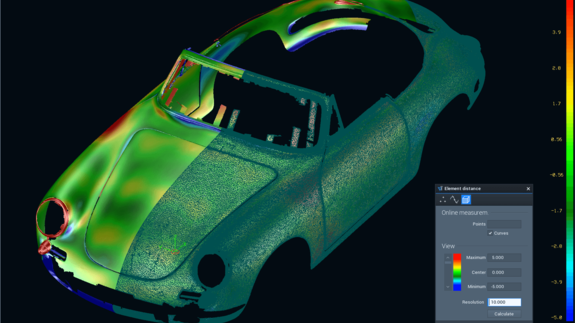

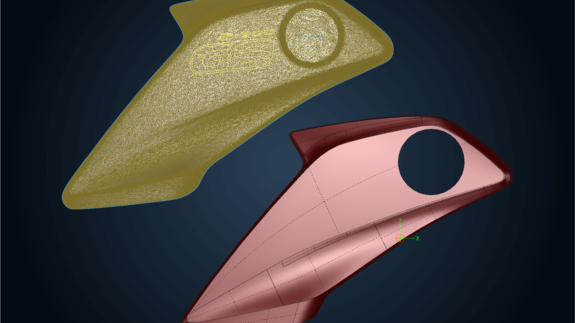

    Den digitaliserade datan används för att skapa en mesh (blått nät i bild). Reverse engineering genererar en högkvalitativ CAD-ytmodell som är fullt användbar för konstruktion.
    Den snabba vägen till aktuell CAD-data
    Snabbt generera ytor och anpassa sig snabbt till ändringar
    Hög kvalitet på CAD-ytor
    Omedelbar användning av CAD-ytor i efterföljande processer
    Reverse engineering och konstruktion i ett enda system
    Hög grad av flexibilitet för konstruktörer

    Hur fungerar det?

    Ytkonstruktion och omvänd teknik i en och samma applikation

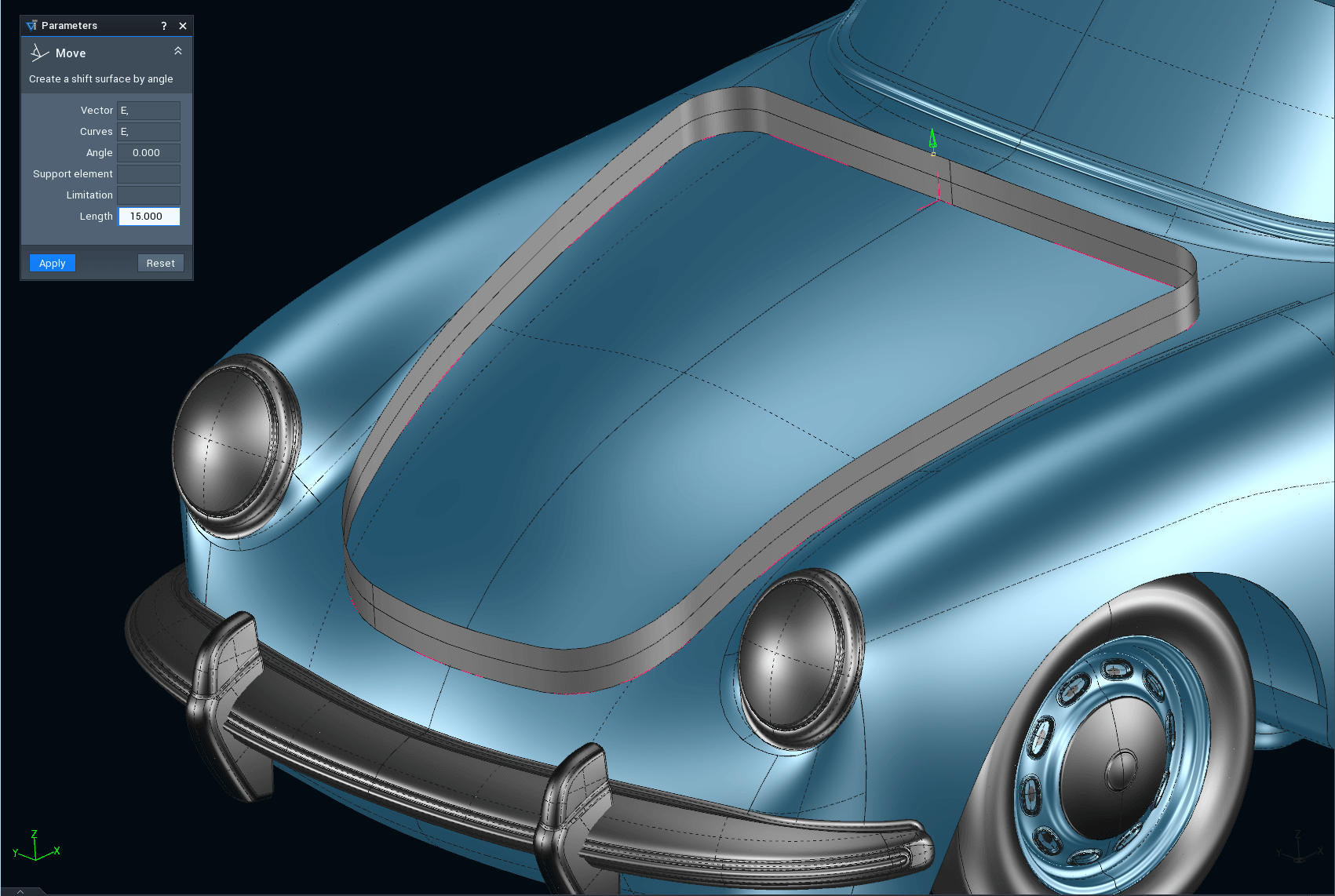

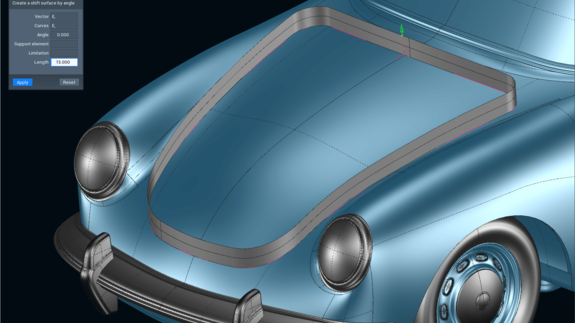

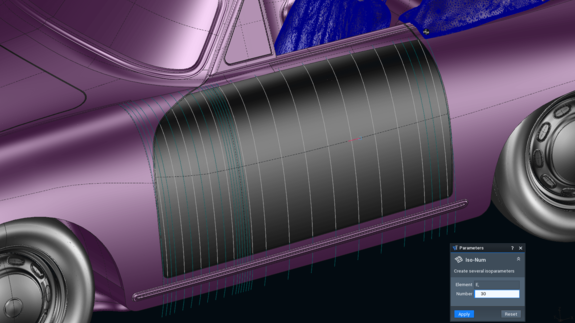

    I samma CAD-fil analyserar och optimerar Tebis-konstruktören kvaliteten på den digitaliserade datan och skapar sedan en trådmodell, och sedan skapas ytmodellen baserad på den. Med hjälp av praktiska kurv- och yt-funktioner kompletterar konstruktören ytorna som genererats genom reverse engineering. Friformsytor kan snabbt genereras med hjälp av Tebis ytteknologi - och i kvalitet som motsvarar klass A.



    video thumbnail
    View video / contact form
    Please select the Preference cookies to activate the display.
    Activate cookies
    Videon visar en applikation inom pressverktygsproduktion: Ingen speciell kunskap krävs för att skapa CAD-konstruktionsdata från skannade plåtdelar.
    video thumbnail
    View video / contact form
    Please select the Preference cookies to activate the display.
    Activate cookies
    Videon visar hur enkelt ytstrukturen skapas på den digitaliserade datan för plåtdetaljen och hur snabbt en ytmodell med tangentiella friformsytor skapas utifrån det.

    Här är stegen för att använda reverse engineering för att generera högkvalitativa CAD-ytor:

    • Importera STL-data
    • Analysera och redigera mesh-data
    • Skapa en trådmodell på mesh-datan

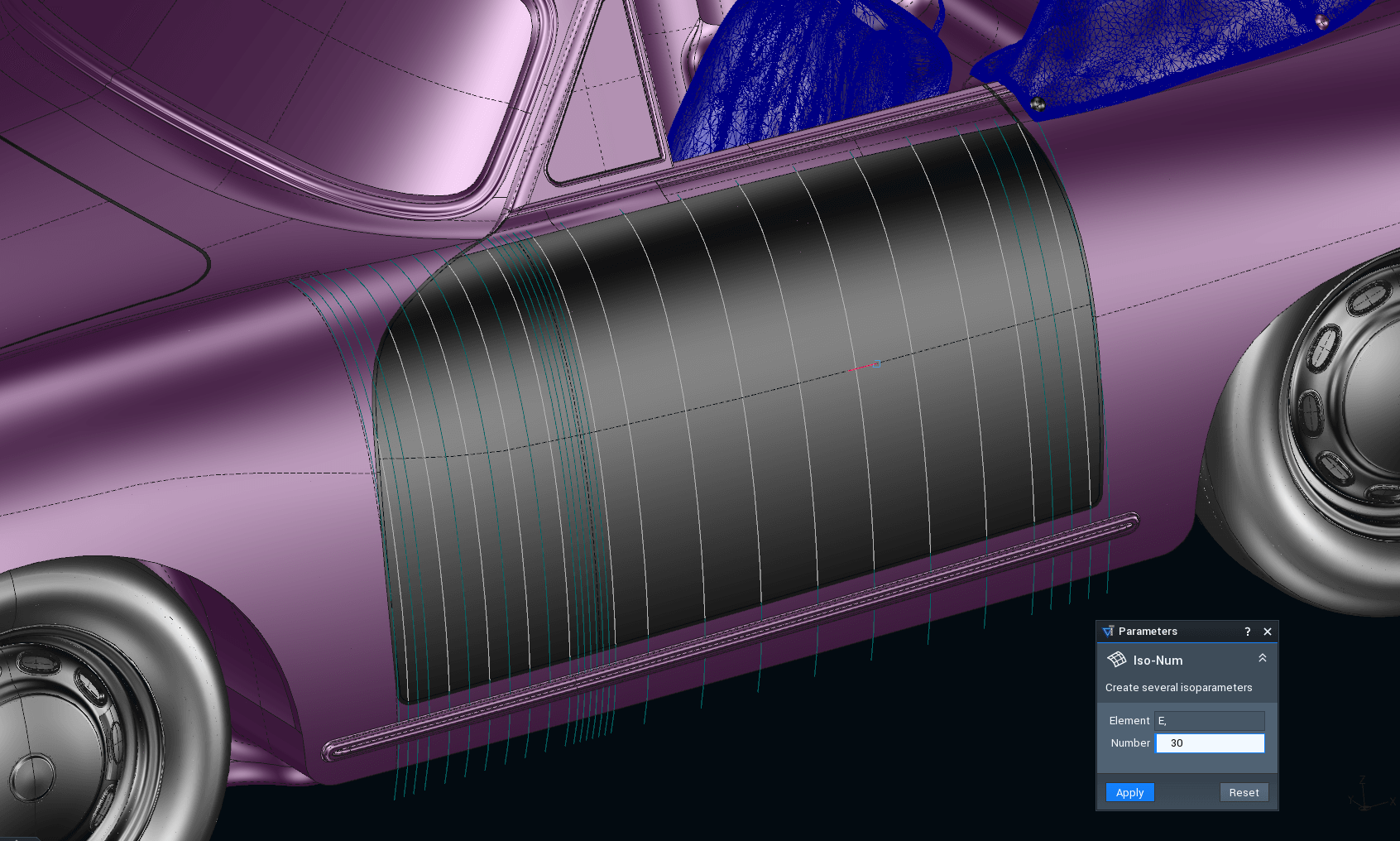

    • Generera individuella ytor i trådmodellen
    • Analysera ytor
    • Optimera ytor
    • Fortsätt med konstruktionsarbetet på detaljen

    Alltid nära meshen

    Intuitiv konstruktion med hjälp av trådmodeller och ytmodeller

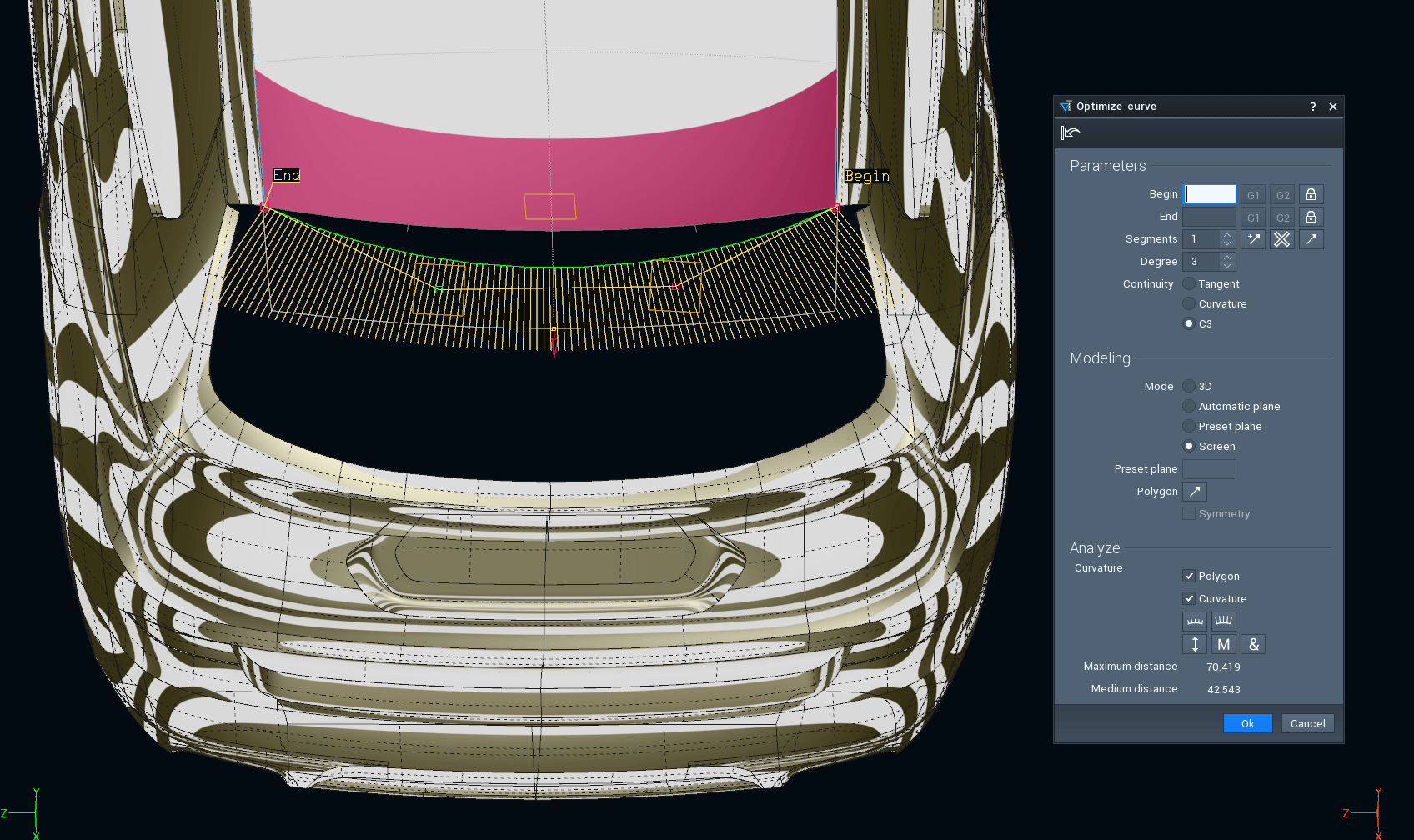

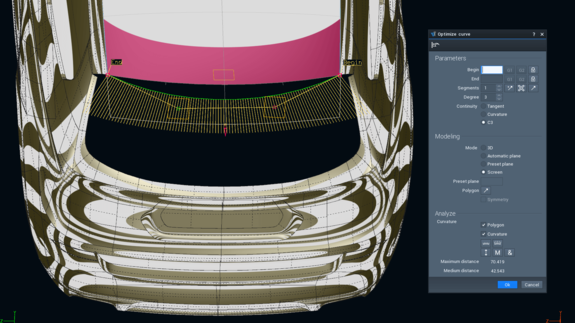

    Genom att använda de halvautomatiska och interaktiva konstruktionsfunktionerna skapar användarna en intelligent trådmodell baserad på det skannade objektet (mesh-modellen), där graden och segmenteringen av ytor samt kvaliteten på ytövergångarna kontrolleras automatiskt. Med trådmodellen kan användaren definiera layouten för ytor och kvaliteterna på övergångarna till intilliggande ytor. Tebis beräknar automatiskt ytmodellen från trådmodellen och mesharna. Med toleransvärden bestämmer användaren hur tätt trådmodellen och ytorna "håller sig" till den digitaliserade datan.

    Tebis erbjuder bekväma funktioner för att generera trådmodeller som är speciellt utvecklade för att arbeta med sparade meshar.
    Tebis reverse engineering: från mesh (skanningsdata) via trådmodell till ytmodell.
    video thumbnail
    View video / contact form
    Please select the Preference cookies to activate the display.
    Activate cookies
    Automatiskt från trådmodell till ytmodell: Utjämning av trådmodellen, fixering av konstruktionskurvor, beräkning av ytor och utvärdering av ytkvalitet på ett ögonblick.

    Mer kontroll över ytkvaliteten

    Justera ytkvaliteten noggrant i övergångsområden

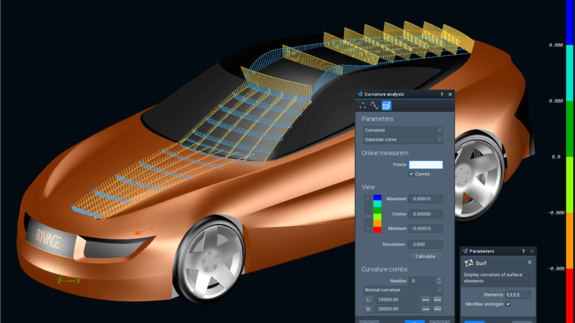

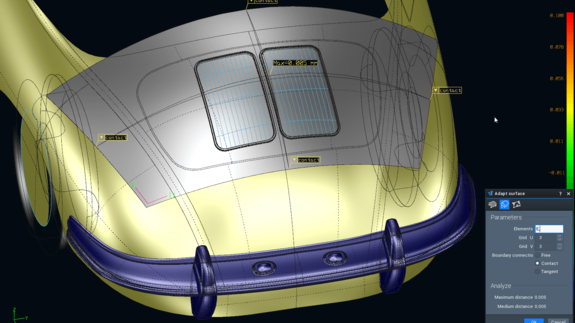

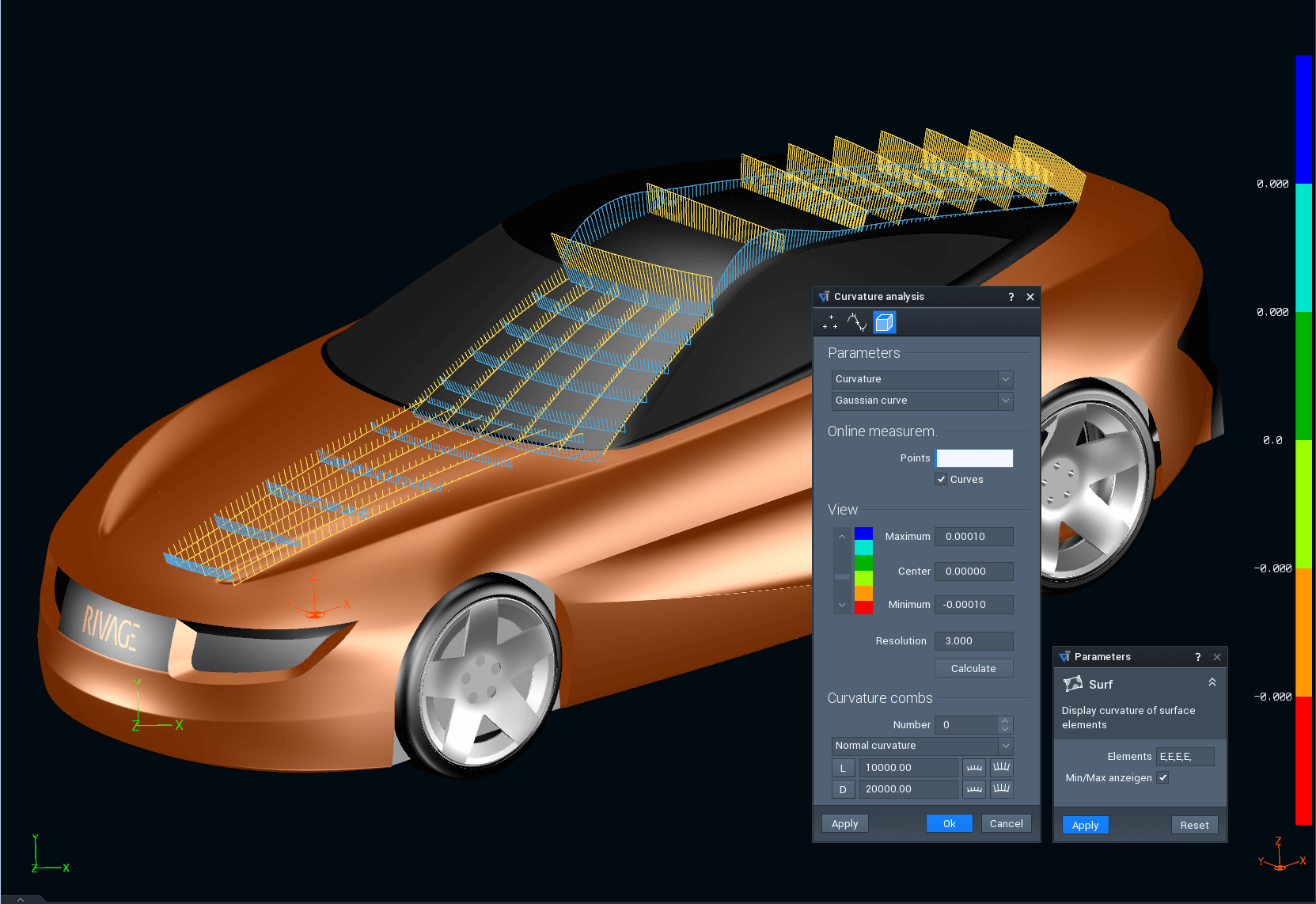

    Högkvalitativa konstruktionsytor kräver förstklassig CAD-ytkvalitet, särskilt för definierade karakteristiska linjer. Tebis möjliggör exakt kontroll av övergångsområden mellan två huvudytor eller anslutande ytor (naturliga eller trimmade ytor), utöver de grundläggande inställningarna för approximering. Användaren specificerar ett område runt kanten där ytan approximerar gränskurvan i stället för skanningsdatan. Förändringen i CAD-ytan syns omedelbart i Tebis. Det påverkade området kan enkelt justeras tills optimal ytkvalitet uppnås.

    video thumbnail
    View video / contact form
    Please select the Preference cookies to activate the display.
    Activate cookies

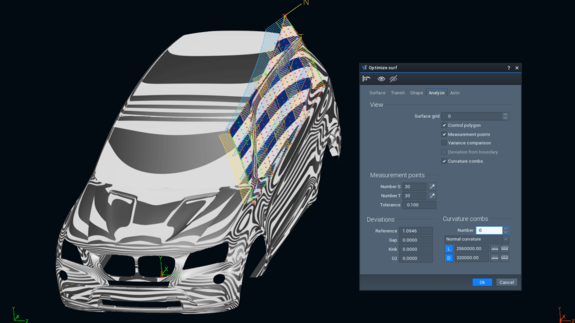

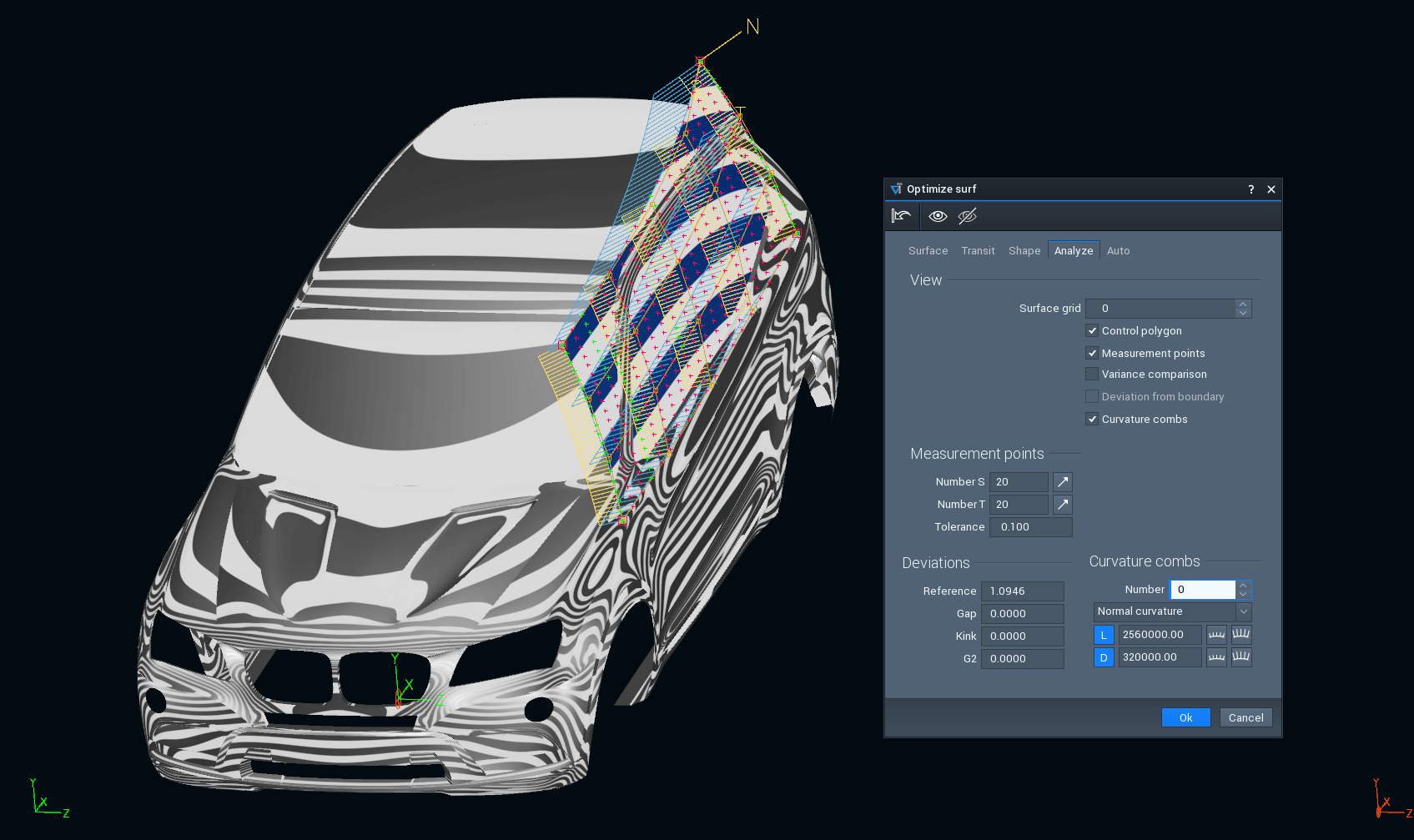

    Utvecklad med BMW Group Design: Inom G0-loopradie approximerar Tebis ytan mer mot gränskurvan än mot scanningsdatan. Den resulterande ytan kan enkelt och systematiskt optimeras även för olika komponentstrukturer.

    Inom press- och formverktygstillverkning

    För ändringar och avsaknad av formdata

    Reverse engineering inom pressverktygstillverkning
    Reverse engineering inom formverktygstillverkning

    Tebis Reverse Engineering genererar snabbt virtuella tvillingar av verkliga form- och formsprutningsverktyg. Befintlig CAD-data kan också beaktas. I följande fall är reverse engineering ett mycket användbart verktyg som ger betydande tidsbesparingar:

    • Återkoppling av manuella ändringar på verktyget från provningar till den befintliga CAD-modellen och pågående arbete med en realistisk, uppdaterad geometri
    • Skanning av en pressad plåtdetalj och användning av den som ytmall för efterföljande operationer (t.ex. klippning) och fixturer
    • Generering av ytor baserat på FEM-nät från simuleringssystem
    • Produktion av en andra verktygssats, t.ex. för ytterligare produktionsplatser
    • Reparation efter verktygsbrott

    Uppdatering av CAD-ytor efter manuella ändringar i provningen

    Verktygstillverkare gör manuella ändringar på verktyg under provningsfasen. Detta gör att CAD-modellen förlorar sin giltighet. Med hjälp av reverse engineering skannas de manuella ändringarna och importeras bekvämt till CAD-modellfilen. Detta ger enorma tidsbesparingar för ytterligare optimering av verktyget och för att skapa duplicerade verktyg.

    video thumbnail
    View video / contact form
    Please select the Preference cookies to activate the display.
    Activate cookies
    Videon visar hur det modifierade området i denna förstärkande plåt inkorporeras i CAD-modellfilen.
    video thumbnail
    View video / contact form
    Please select the Preference cookies to activate the display.
    Activate cookies

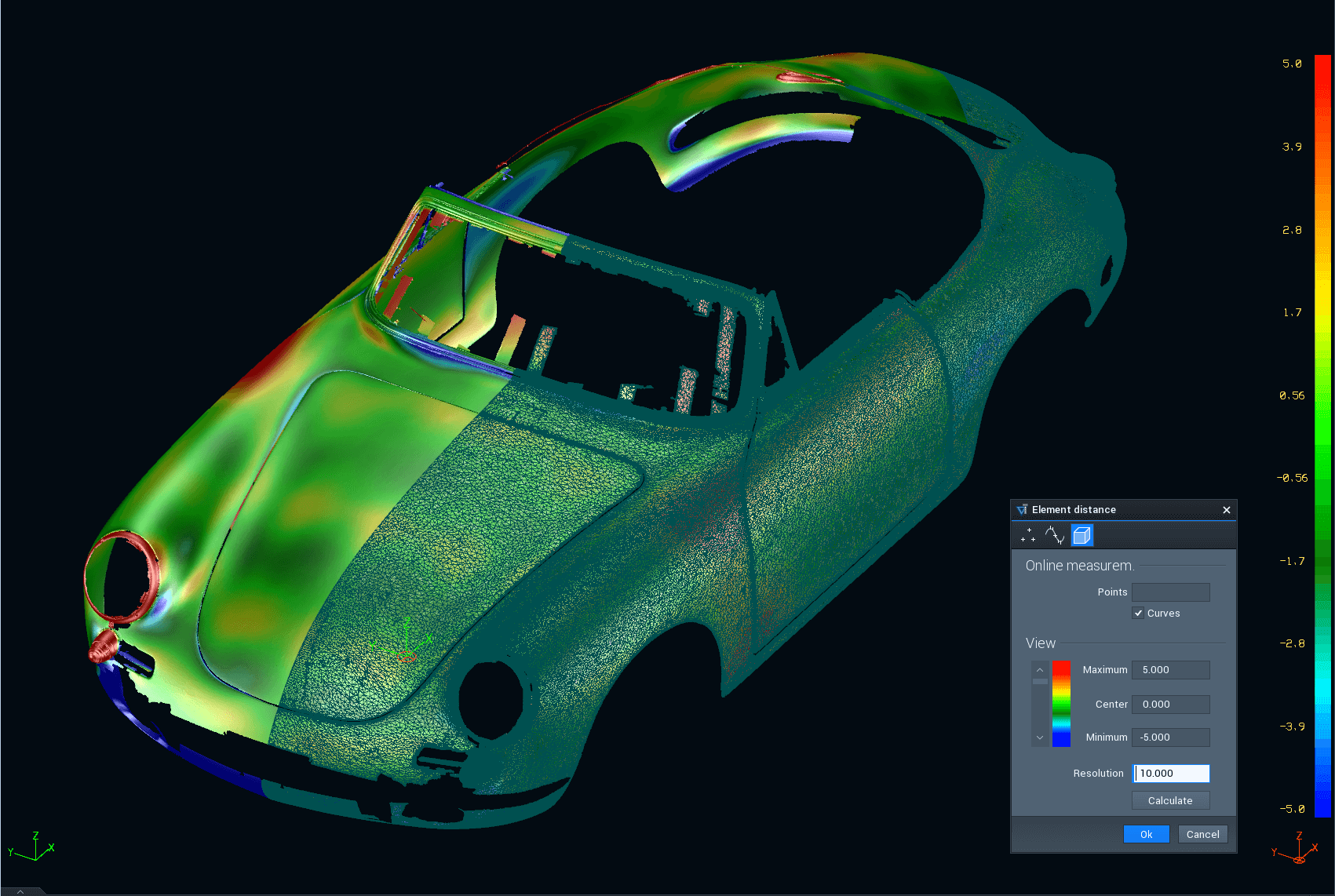

    Tebis jämför CAD-ytorna med den digitaliserade datan för att upptäcka var verktygsmakaren har gjort ändringar. Användaren uppdaterar CAD-ytorna på bara några minuter.

    Reverse engineering baserat på simuleringsdata

    Mesh-data från pressimuleringen kan också användas som grund för reverse engineering. Först analyseras kurvaturerna i pressningssystemet. Konstruktören genererar sedan ytlayouten och fyller de individuella områdena med fyrhörniga ytor och n-hörniga ytor som beskärs efter önskemål. På detta sätt kan dina metodplanerare snabbt få tillgång till ytmodeller.

    Vad är ”Reverse Engineering”?

    Reverse engineering är processen att återskapa en fysisk produkt eller komponent till en digital representation. Det innebär att man analyserar och undersöker den befintliga produkten eller komponenten för att extrahera designinformation och skapa en CAD-modell eller digital representation baserad på den. Reverse engineering används ofta när det saknas originaldesign eller CAD-data, eller när det behövs förändringar eller uppgraderingar av befintliga produkter. Det kan också användas för att skapa virtuella tvillingar av fysiska objekt eller för att analysera och förstå deras design och funktion.
