    • 2,5D-Fräsen

    2,5D-Fräsen von Planflächen, Konturen und Taschen

    Einfach und leicht automatisierbar

    Tebis enthält alle Strategien, die Sie zur schnellen Bearbeitung offener und geschlossener 2,5D-Geometrien – auch für die Mehrseitenbearbeitung – benötigen. Optionen zum Schruppen und Schlichten von Wänden und Böden sind integriert. Das vereinfacht auch die NC-Programmierung: Denn so fertigen Sie Standardgeometrien vollständig mit nur einer Funktion.

    Der große Vorteil: Die NC-Programmierung prismatischer Regel- und Freiformgeometrien lässt sich mit der Tebis Featuretechnologie für 2,5D Fräsen sehr gut automatisieren – selbstverständlich gehört auch die automatische Featureerkennung dazu.

    Effizient und sicher
    Direktes Fräsen auf Flächen • Werkzeugschonendes Ebenenschruppen • Integrierte vollschnittfreie Schruppstrategien • vollständig kollisionsgeprüft
    Leicht automatisierbar
    Automatisch generierbare NC-Programme für Regel- und Freiformgeometrien • Integrierte Bahnkorrektur und Unterstützung mehrere Arbeitsebenen •  Start- und Tauchpunkte automatisch ermitteln
    Durchgängig
    Durchgängige Rohteilbetrachtung • Präzise Restmaterialbetrachtung mit Materialverfolgung • optimierte Rückzüge
    Sehr flexibel
    Wahlweise zyklenorientierte NC-Ausgabe • Lineare oder gelättete NC-Bahnen für optimale Ergebnisse auf jedem Maschinentyp

    Planflächen fräsen

    Mit nur einer Selektion lassen sich alle Planflächen vollständig bearbeiten – inklusive Schruppen und Schlichten des Bodens und Schlichten der Flanken. Für Spezialfälle besteht die Möglichkeit, das Werkzeug manuell über Planflächen zu bewegen. Das Werkzeug weicht den Stoppflächen automatisch aus.

    Planflächen bearbeiten (links) und angrenzende Flanken schlichten (rechts)
    Planflächen bearbeiten (links) und angrenzende Flanken schlichten (rechts)
    Werkzeug manuell führen
    Werkzeug manuell führen

    Konturflächen fräsen

    Zusätzlich zur Z-konstanten Bearbeitung lassen sich 3D-Höhenverläufe mit der Strategie "Z-variabel" optimal fräsen. Bei der stechenden Bearbeitung kann sehr viel Material – auch entlang freiförmiger Beschnittkanten – mit speziellen Werkzeugen sehr schnell entfernt werden.

    Konturflächen wälzend bearbeiten
    Konturflächen wälzend bearbeiten
    Konturflächen entlang freiförmiger Beschnittkanten stechend bearbeiten
    Konturflächen entlang freiförmiger Beschnittkanten stechend bearbeiten

    Taschen fräsen

    Bearbeiten Sie beliebige Kreistaschen, Langlöcher, Rechtecktaschen oder Freiformtaschen. Abhängig von der Geometrie entstehen optimale NC-Bahnen: Für jeden Geometrietyp steht eine spezielle Strategie zur Verfügung. Flanken- und Bodenflächen lassen sich auch spiral- oder helixförmig bearbeiten.

    Taschen vollschnittfrei adaptiv schruppen
    Taschen vollschnittfrei adaptiv schruppen
    Komplette Langlochbearbeitung
    Komplette Langlochbearbeitung

    Außengewinde prozesssicher fertigen

    video thumbnail
    Video / Kontaktformular anzeigen
    Bitte aktivieren Sie die Präferenzen Cookies, um die Ansicht zu aktivieren.
    Cookies aktivieren
    Außengewinde lassen sich – inklusive Zapfen, Fase und Freistich – schnell in nur einem NC-Programm fertigen. Ein großes Plus für Teilefertiger, die Werkzeugwege zügig, durchgängig und prozesssicher in einem simulationsgestützten CAM-System programmieren wollen.

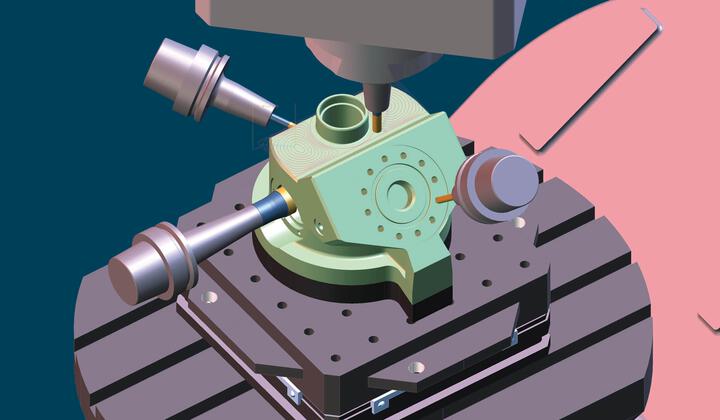

    Mehrseitenbearbeitung

    Für die Bearbeitung von 2,5D-Regelgeometrien lässt sich das Werkzeug sehr komfortabel über beliebige Ebenen anstellen. In Kombination mit der featurebasierten automatisierten 2,5D-Bearbeitung erstellen Sie so eine komplette 5-Seiten-Bearbeitung schnell und mit wenig Aufwand innerhalb eines einzigen NC-Programms.

    Mehrseitenbearbeitung

    NC-Programm mit Schablonentechnologie einfach erzeugen

    video thumbnail
    Video / Kontaktformular anzeigen
    Bitte aktivieren Sie die Präferenzen Cookies, um die Ansicht zu aktivieren.
    Cookies aktivieren

    In diesem Video sehen Sie, wie sich NC-Programme für Taschen, die ähnlich bearbeitet werden müssen, quasi vollautomatisch erzeugen lassen: Die Schablone wird kopiert, die Berechnung gestartet – fertig ist das NC-Programm.

    Das sagen unsere Kunden zur 2,5D-Bearbeitung mit Tebis

    RSB Rationelle Stahlbearbeitung

    „Mit der 2,5D-Lösung von Tebis... erzeugen wir NC-Programme heute in 10 bis 15 Minuten, die wir früher in 40 bis 60 Minuten erstellt haben.“

    Arno Volkmar, Vertriebsleiter

    RSB Rationelle Stahlbearbeitung

    Anwenderbericht lesen
    High-Tech im Modellbau

    "Mit Tebis arbeiten wir effizienter und schneller und konnten die Maschinenlaufzeiten deutlich reduzieren. Im 2,5D-Bereich mit Aluminium und Stahl sind wir sogar um bis zu 50 Prozent schneller geworden."

    Matthias Sliwanski, Geschäftsführender Gesellschafter

    PROTO-TECHNIK Gesellschaft für Gestaltung technischer Produkte mbH, Bergkirchen, Deutschland

    Anwenderbericht lesen

    Für alle, die mehr wissen wollen

    Webinare, Interviews ...

    2,5D-Bearbeitung effektiv automatisieren
    Die 2,5D-Bearbeitung kann schnell zur Kostenfalle werden – zahlreiche unterschiedliche Bearbeitungen, viele benötigte Werkzeuge und daraus folgende Werkzeugwechsel. Abhilfe schafft eine effektive NC-Automatisierung, die für einen schnellen und sicheren Weg von den CAD-Daten zum fertigen Bauteil sorgt.
    Webinaraufzeichnung anfordern
    Schneller auf die Maschine

    Das mittelständische Unternehmen RSB Rationelle Stahlbearbeitung aus dem thüringischen Merkers setzt bei der NC-Programmierung vollständig auf Tebis Softwarelösungen. Im Gespräch haben wir den automatisierten 2,5D-Prozess von Tebis genauer unter die Lupe genommen.

    Arno Volkmar, Ralf Wünsch

    RSB Rationelle Stahlbearbeitung, Merkers

    Interview lesen
