    Flächenrückführung gleicht CAD-Welt mit realer Welt ab

    CAD-Flächen über Scandaten erzeugen und aktualisieren

    Über Flächenrückführung wird ein CAD-Flächenmodell erzeugt, das ein zuvor gescanntes Objekt möglichst genau repräsentiert. Flächenrückführung wird überall dort genutzt, wo manuell an realen Objekten gearbeitet und zudem ein CAD-Modell  für den weiteren Prozess benötigt wird.

    Im Modell- und Formenbau werden in Clay modellierte Designobjekte und Fahrzeuge gescannt und in CAD-Flächen überführt.

    Im Werkzeugbau werden in der Tryoutphase manuelle Änderungen an Umformwerkzeugen gescannt. Das bestehende CAD-Modell wird auf den aktuellen Stand gebracht. Oftmals müssen CAD-Flächen zu Werkzeugen erstellt werden, zu denen es bislang gar keine CAD-Daten gibt.

    Manuell geformte oder veränderte Objekte werden nach dem Scannen in Tebis importiert.
    Manuell geformte oder veränderte Objekte werden nach dem Scannen in Tebis importiert.
    Aus den Scandaten werden Meshes (blaue Netze). Mit Flächenrückführung entsteht daraus ein hochwertiges und konstruktiv voll nutzbares CAD-Flächenmodell.
    Aus den Scandaten werden Meshes (blaue Netze). Mit Flächenrückführung entsteht daraus ein hochwertiges und konstruktiv voll nutzbares CAD-Flächenmodell.

    Eine Reise durch die Zeit

    video thumbnail
    Video / Kontaktformular anzeigen
    Bitte aktivieren Sie die Präferenzen Cookies, um die Ansicht zu aktivieren.
    Cookies aktivieren
    Ein gemeinsames Projekt mit unserem Kooperationspartner Hermle: Dieser VW T1 "Bulli" wurde zunächst digitalisiert. Anschließend wurden die Flächen mit Tebis rückgeführt und einzelne Elemente neu konstruiert.
    Schnell zu aktuellen CAD-Daten
    Flächen schnell erzeugen und schnell an Änderungen angleichen
    Hohe CAD-Flächenqualität
    Sofortiges Nutzen der CAD-Flächen in Folgeprozessen
    Flächenrückführung und -konstruktion in einem System
    Hohe Flexibilität für Konstrukteure

    So funktioniert's

    Flächenkonstruktion und Flächenrückführung in einer Software

    In ein- und derselben CAD-Datei analysiert und optimiert der Tebis-Konstrukteur die Qualität der Scandaten, erzeugt darauf zunächst ein Drahtmodell, dann das Flächenmodell. Er ergänzt die per Flächenrückführung erstellten Flächen konstruktiv und nutzt dabei die praktischen Kurven- und Flächenfunktionen. Mit Tebis Flächentechnologie lassen sich in kurzer Zeit Freiformflächen erzeugen – auch in Class-A-Qualität.



    video thumbnail
    Video / Kontaktformular anzeigen
    Bitte aktivieren Sie die Präferenzen Cookies, um die Ansicht zu aktivieren.
    Cookies aktivieren
    Das Video zeigt eine Anwendung aus dem Werkzeugbau: Ohne besondere Vorkenntnisse entstehen aus gescannten Blechteilen CAD-Konstruktionsdaten.
    video thumbnail
    Video / Kontaktformular anzeigen
    Bitte aktivieren Sie die Präferenzen Cookies, um die Ansicht zu aktivieren.
    Cookies aktivieren
    Im Video ist zu sehen, wie einfach die Flächenstrukturen auf die Scandaten des Blechteils gezeichnet werden und wie schnell daraus ein Flächenmodell mit tangentenstetigen Freiformflächen wird.

    Das sind die Arbeitsschritte, wenn man über Flächenrückführung hochwertige CAD-Flächen erzeugen möchte:

    • STL-Daten einlesen
    • Netzdaten analysieren und bearbeiten
    • Drahtmodell auf den Netzdaten zeichnen
    • Einzelne Flächen im Drahtmodell erzeugen
    • Flächen analysieren
    • Flächen optimieren
    • Bauteil konstruktiv weiterbearbeiten

    Immer dicht am Netz

    Intuitiv konstruieren mit Draht- und Flächenmodell

    Mit den halbautomatischen und interaktiven Zeichnungsfunktionen erzeugen Anwender auf Basis des gescannten Objekts (Netzmodell) ein intelligentes Drahtmodell, über das automatisch Grad und Segmentierung der Flächen und die Qualität der Flächenübergänge gesteuert werden. Über das Drahtmodell bestimmt der Anwender somit das Layout der Flächen und die Übergangsqualitäten zu den angrenzenden Flächen. Aus dem Drahtmodell und den Netzen berechnet Tebis automatisch das Flächenmodell. Der Anwender bestimmt über Toleranzangaben, wie sehr Drahtmodell und Flächen an den Scandaten „kleben“.

    Zum Erzeugen des Drahtmodells bietet Tebis komfortable Funktionen, die speziell für die Arbeit mit hinterlegten Netzen entwickelt wurden.
    Zum Erzeugen des Drahtmodells bietet Tebis komfortable Funktionen, die speziell für die Arbeit mit hinterlegten Netzen entwickelt wurden.
    Tebis Flächenrückführung: vom Netzmodell (Scandaten) über das Drahtmodell zum Flächenmodell
    video thumbnail
    Video / Kontaktformular anzeigen
    Bitte aktivieren Sie die Präferenzen Cookies, um die Ansicht zu aktivieren.
    Cookies aktivieren
    Automatisiert vom Drahtgerüst zum Flächenmodell: Drahtmodell glätten, Designkurven fixieren, Flächen berechnen lassen und Oberflächenqualität auf einen Blick beurteilen.

    Mehr Kontrolle an Kanten

    Flächenqualität bei Übergangsbereichen präzise optimieren

    Hochwertige Designflächen erfordern erstklassige CAD-Flächenqualität, besonders bei definierten Charakterlinien. Daher erlaubt es Tebis, zusätzlich zu den Grundeinstellungen der Flächenapproximation, die Übergangsbereiche zwischen zwei Hauptflächen oder Verbindungsflächen (natürliche oder getrimmte Flächen) besonders präzise zu kontrollieren. Der Anwender bestimmt einen Bereich um die Kante, in dem sich die Fläche vorrangig an die Randkurve und weniger an die Scandaten annähern soll. Tebis zeigt die Veränderung an der CAD-Fläche direkt sichtbar an. So lässt sich der Einflussbereich einfach anpassen, bis die optimale Flächenqualität erreicht ist.

    video thumbnail
    Video / Kontaktformular anzeigen
    Bitte aktivieren Sie die Präferenzen Cookies, um die Ansicht zu aktivieren.
    Cookies aktivieren
    Mit BMW Group Design entwickelt: Innerhalb des G0-Schlauradius approximiert Tebis die Fläche eher an die Randkurve als an die Scandaten. Das Flächenergebnis lässt sich auch bei unterschiedlichen Bauteilstrukturen einfach und gezielt optimieren.

    Im Werkzeug- und Formenbau

    Bei Änderungen und fehlenden Werkzeugdaten

    Flächenrückführung im Werkzeugbau
    Flächenrückführung im Werkzeugbau
    Flächenrückführung im Formenbau
    Flächenrückführung im Formenbau

    Mit Tebis Flächenrückführung werden zeitsparend virtuelle Zwillinge von realen Umform- und Spritzgusswerkzeugen erzeugt. Dabei können auch bereits existierende CAD-Daten berücksichtigt werden. In folgenden Fällen ist Flächenrückführung ein extrem nützliches Werkzeug, das zu hohen Zeiteinsparungen führt:

    • Manuelle Änderungen am Werkzeug aus dem Tryout ins bereits bestehende CAD-Modell zurückführen und mit einer realitätsgetreuen, aktuellen Geometrie weiterarbeiten
    • Gezogenes Blechteil scannen und als Flächenmodell für Folge-Operationen (Beschneiden) und Vorrichtungen bereitstellen
    • Flächen erzeugen basierend auf FEM-Netzen aus Simulationssystemen
    • Anfertigen eines zweiten Werkzeugsatzes, zum Beispiel für zusätzliche Produktionsstandorte
    • Reparatur des Werkzeugs nach Werkzeugbruch

    CAD-Flächen aktualisieren bei manuellen Änderungen im Tryout

    In der Einarbeitungsphase verändern Werkzeugmacher Umformwerkzeuge manuell. Dadurch verliert das CAD-Modell seine Gültigkeit. Mit Flächenrückführung werden manuelle Änderungen gescannt und komfortabel in die CAD-Modelldatei übernommen. Dadurch entstehen für den weiteren Optimierverlauf des Werkzeugs und für Duplikate enorme Zeitvorteile.

    video thumbnail
    Video / Kontaktformular anzeigen
    Bitte aktivieren Sie die Präferenzen Cookies, um die Ansicht zu aktivieren.
    Cookies aktivieren
    Im Video ist zu sehen, wie der Änderungsbereich an diesem Versteifungsblech in die CAD-Modelldatei eingebracht wird.
    video thumbnail
    Video / Kontaktformular anzeigen
    Bitte aktivieren Sie die Präferenzen Cookies, um die Ansicht zu aktivieren.
    Cookies aktivieren
    Tebis erkennt im Vergleich der CAD-Flächen mit den Scandaten, wo der Werkzeugmacher Änderungen vorgenommen hat. Der Anwender aktualisiert seine CAD-Flächen in wenigen Minuten.

    Flächenrückführung auf Basis von Simulationsdaten

    Als Grundlage für die Flächenrückführung können auch Netzdaten aus der Umformsimulation benutzt werden. Zunächst werden die Krümmungsverläufe der Ziehanlage analysiert. Anschließend erzeugt der Konstrukteur das Flächen-Layout und befüllt die einzelnen Bereiche mit 4-Ecksflächen und beliebig getrimmten N-Ecksflächen. So erhalten Ihre Methodenplaner in kurzer Zeit Flächenmodelle.

    Im Designmodellbau

    Für die Absicherung in der Formfindung

    CAD-Flächen sind die Basis für alle weiterführenden Konstruktions- und Fertigungsprozesse nach dem Modellbau. Wenn die Formfindung über manuelle Gestaltungsmethoden erfolgt, zum Beispiel mit Claymodellen, oder wenn es sich um Oldtimer-Bauteile oder Kunstobjekte handelt, muss die CAD-Welt die Realität möglichst exakt abbilden.

    Mit Flächenrückführung kombinieren Modellbauer Handarbeit mit Konstruktionstechnik und nützen die Vorteile aus beiden Welten. Sie erzeugen mit wenig Aufwand CAD-Flächen zu Ihren physikalischen Modellen. Erfahren Sie mehr über die technischen Entwicklungen in der Zusammenarbeit mit der BMW Group-Design. Es entstanden verlässliche Methoden, um die Formfindung über manuelle Gestaltung möglichst effektiv mit dem virtuellen Design zu verbinden.

    Mit dem neuen Verfahren lassen sich exakt gleiche Werkzeuge schnell und effizient für mehrere Standorte gleichzeitig fertigen und einarbeiten. Unsere Werkzeugbauten auf der ganzen Welt haben davon profitiert – selbst für Mexiko konnten wir die Werkzeuge auf diese Weise sehr schnell und standardisiert erzeugen.

    Roland Schöbel, Volkswagen AG, Wolfsburg

    Mit Tebis lassen sich sehr einfach und schnell vernünftige Anbaukonstruktionen an die gescannten Netzdaten realisieren. Ein besonderer Vorteil ist, dass in Tebis Netze und Flächenelemente hervorragend miteinander kombinierbar sind und mit den CAM-­Modulen in einem Zug durchgefräst werden.

    Christoph Schneeberger, MS Design

    Weiterführende Links

    Anspruchsvolle Thermoform-Bauteile für Nutzfahrzeuge

    "Wenn wir Tebis nicht im Einsatz hätten, würde es uns heute in dieser Form und Größe nicht geben. Unsere Fertigungszeiten sind wesentlich kürzer geworden."

    Jürgen Hopf, Geschäftsführer

    HOPF Kunststofftechnik GmbH, Besigheim-Ottmarsheim

    Anwenderbericht lesen

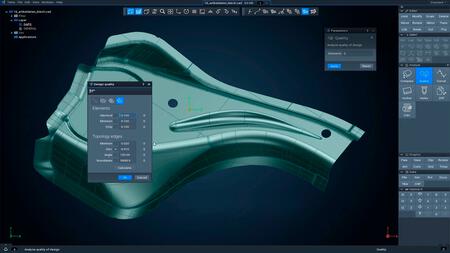

    CAD-Flächenqualität automatisch und manuell optimieren

    CAD-Flächenqualität resultiert aus den algorithmischen Eigenschaften der verwendeten CAD-Systeme, aus der Konstruktionshistorie und aus Konvertierungsprozessen über Schnittstellen. Oftmals müssen zur Herstellung von Formen und Werkzeugen CAD-Daten mit qualitativen Mängeln übernommen und weiterverarbeitet werden. Tebis hilft beim Optimieren der Flächenqualität.

    Mehr erfahren

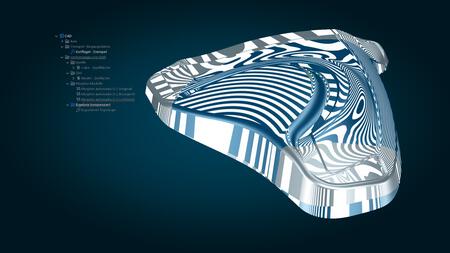

    Rückfederung im CAD kompensieren
