    Maschinenachsen gezielt steuern

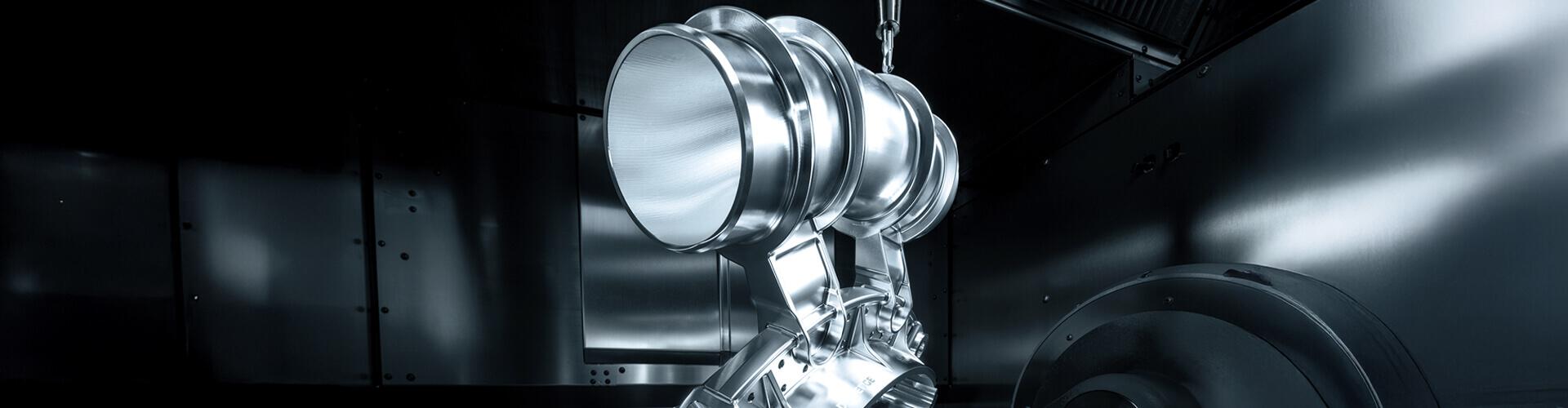

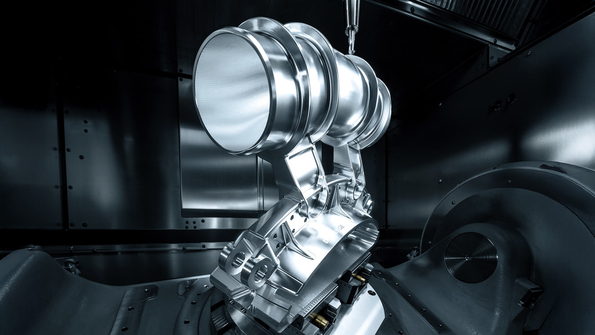

    Dieser "Rohrträger" wird an die Kraftstoffleitung einer Rakete angeflanscht.

    Die Halterung unten ließ sich größtenteils sehr gut 3-achsig angestellt bearbeiten. Das Rohr hingegen wurde aufgrund seiner geometrischen Eigenschaften hauptsächlich 5-achsig simultan gefertigt. Da eine sehr gute Oberflächenqualität bei gleichzeitig möglichst kurzen Laufzeiten erzielt werden sollte, wurden die Achsbewegungen unter Berücksichtigung der Maschinendynamik genau aufeinander abgestimmt. So bewegen sich beispielsweise Linearachsen in der Regel schneller als Dreh- und Schwenkachsen.

    Mit der Tebis CAD/CAM-Software lassen sich sämtliche Bewegungen präzise und flexibel optimieren

    • Homogene Bewegungen der Maschinenachsen
    • Kombininierte 3- achsige und 5-achsige simultane Schruppbearbeitung
    • 5-achsiges simultanes Eintauchen mit Voreilwinkel für optimale Schnittbedingungen
    • Klemmen einzelner Achsen
    • Automatische Kollisionsvermeidung unter voller Berücksichtigung des Werkzeugträgers
    • Kurze Maschinenlaufzeiten und hervorragende Oberflächengüten

    Bauteil und Bearbeitung

    Zielmarkt:

    Aerospace

    CAD/CAM-Software:

    Tebis

    Bearbeitungsmaschine:

    HERMLE C42

    Bearbeitungswerkzeuge:

    MMC Hartmetall, MITSUBISHI MATERIALS

    Spannmittel:

    LANG Technik

    Material:

    Aluminium 7075

    Größe:

    Ø 500 mm x 400 mm x 230 mm
