    • cad viewer

    Tebis CAD Viewer semplifica l’analisi dei componenti e l’organizzazione della produzione

    Il mondo virtuale del computer a supporto dei processi reali

    Il software CAD Viewer mettono in collegamento il mondo CAD virtuale con i processi reali di pianificazione, produzione e montaggio. I file CAD vengono visualizzati con tutte le informazioni contenute per consentire l’analisi dei componenti. Tutti i collaboratori accedono sempre alle versioni più aggiornate, il flusso di informazioni dalla pianificazione all’assemblaggio risulta più efficiente e si evitano le richieste e le interruzioni non necessarie, creando cicli di lavoro più fluidi. Grazie all’interfaccia semplice e intuitiva, CAD Viewer può essere utilizzato anche da chi ha poca dimestichezza con l’ambiente software CAD/CAM, ad esempio per le operazioni di calcolo e di montaggio degli utensili.

    Il software CAD Viewer offre numerosi vantaggi anche nella produzione CNC: nell’interfacciamento con le apparecchiature, aiuta a predisporre gli utensili corretti e fornisce all’operatore tutti i dati inerenti alla produzione riguardanti gli utensili, il setup e i programmi CNC da eseguire sulla macchina. I Viewers possono essere impiegati con componenti di qualsiasi dimensione e sono espandibili su base modulare.

    Produzione paperless
    Possibilità di ricavare le informazioni importanti direttamente dal componente e di creare una documentazione digitale
    Calcoli affidabili
    Modelli CAD 3D sempre accessibili per informazioni e analisi aggiornate
    Flusso di informazioni più sicuro
     Versioni sempre aggiornate accessibili a tutti gli operatori
    Facilità d’impiego
    Utilizzo semplice e sicuro anche per chi ha poca dimestichezza con l’ambiente software CAD/CAM

    Funzioni disponibili:

    • Importazione, visualizzazione, organizzazione, strutturazione dei dati con inserimento di commenti propri
    • Quotazione di modelli 3D (coordinate, lunghezze, diametri ecc.) e calcolo di superfici e volumi
    • Analisi della qualità e delle geometrie CAD (inclinazioni, curvature, superfici planari e di raccordo, difetti)
    • Confronto tra versioni
    • Produzione interattiva di curve di taglio
    • Accesso a database rilevanti per la produzione (utensili, macchine virtuali, sequenze di lavorazione)
    • Visualizzazione nel Job Manager di programmi CNC con parametri tecnologici e richiamo di informazioni CNC
    • Simulazione di percorsi utensile e verifica di eventuali collisioni
    • Adattamento di valori tecnologici nei percorsi utensile
    • Esportazione di programmi CNC mediante postprocessori
    • Produzione di documentazione CNC in formato XML
    • Visualizzazione di informazioni relative a macchine, attrezzaggi e utensili
    • Asportazione del materiale con simulazione del processo

    Viewers Tebis

    CAD Viewer

    Per ottenere le informazioni necessarie in fase di calcolo, produzione e montaggio è possibile ricorrere al modello CAD 3D virtuale, eliminando la stampa su carta di disegni e documenti. Tebis CAD Viewer offre un accesso digitale ai dati più aggiornati sul componente, consentendo di analizzarlo direttamente dal modello CAD. È così possibile per tutti i reparti e i settori accedere velocemente a un insieme completo di funzioni per l’analisi della qualità e delle geometrie. La pianificazione e le attività di produzione diventano più sicure, mentre il confronto dei file permette di individuare velocemente le caratteristiche modificate.

    • Scelta tra diverse viste del componente
    • Acquisizione veloce delle informazioni principali sui pezzi finiti e sui componenti acquistati
    • Quotatura dei modelli 3D
    • Calcolo e analisi di superfici e volumi
    • Confronto tra file
    • Analisi della qualità e delle geometrie CAD: calcolo di inclinazioni, curvature, superfici planari e di raccordo, difetti
    • Inserimento di commenti

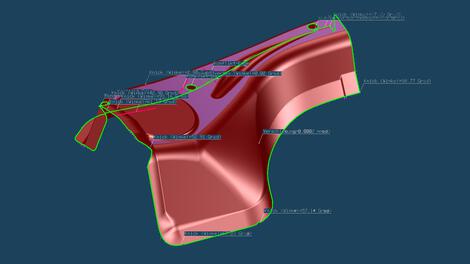

    Tebis CAD Viewer consente di analizzare il componente direttamente dal modello CAD
    Viewer NC

    Tebis Viewer NC offre la possibilità di digitalizzare l’intera produzione CNC. Gli operatori hanno accesso a tutte le informazioni rilevanti per la produzione, come le geometrie CAD del grezzo e del pezzo finito, i sistemi di bloccaggio e gli utensili. Possono eseguire i cambi utensile in funzione dell’attività e simulare i percorsi utensile in condizioni realistiche per evitare qualsiasi collisione in fase di produzione – indipendentemente dalla programmazione.

    • Accesso a librerie di processo rilevanti per la produzione (utensili, dispositivi di serraggio, macchine virtuali, sequenze di lavorazione)
    • Estrazione di informazioni relative a macchine, attrezzaggi e utensili con possibilità di modifica
    • Visualizzazione nel Job Manager di programmi CNC con parametri di fresatura e richiamo di informazioni CNC
    • Simulazione di percorsi utensile e verifica di eventuali collisioni
    • Adattamento di valori tecnologici nei percorsi utensile
    • Verifica dei programmi CNC ed esportazione nel formato corretto per il controllo macchina
    • Creazione di documenti CNC in formato XML
    • Asportazione del materiale con simulazione del processo
    • Comprende tutte le funzioni di Tebis Viewer CAD
    Tebis Viewer NC offre la possibilità di digitalizzare l’intera produzione CNC

    Ulteriori informazioni

    Browser Tebis gratuito

    Per le comunicazioni con gli altri reparti dell’azienda e con fornitori esterni è possibile utilizzare il Browser Tebis, il nostro viewer 3D gratuito per la visualizzazione dei file CAD Tebis. Puoi scaricarlo direttamente dal nostro sito web.

    Scarica il Browser Tebis
    GEDIA Gebrüder Dingerkus GmbH

    "Per azzerare le collisioni ed evitare laboriosi controlli dopo il post processamento, avevamo bisogno di una rappresentazione assolutamente precisa del modello della macchina e degli utensili nel mondo virtuale. Solo Tebis ci permetteva di farlo."

    Hermann Geueke, Responsabile delle lavorazioni meccaniche

    GEDIA Gebrüder Dingerkus GmbH, Attendorn, Sauerland, Germania

    Leggi il caso applicativo
    Interfacce CAD per uno scambio di dati senza problemi

    Per il collegamento con altri sistemi CAD si utilizzano interfacce dirette e standard. Le nostre interfacce CAD assicurano uno scambio di informazioni fluido, bidirezionale e soprattutto affidabile.

    Maggiori informazioni
    Preparazione di modelli CAD 3D per la produzione

    Operazioni rapide e sicure con la tecnologia combinata di solidi e superfici in Tebis: Quanto meglio si riesce a preparare un modello CAD 3Dper la produzione CNC, tanto meno laboriosa risulterà la fase di programmazione CNC – in molti casi, la programmazione in Tebis potrà svolgersi in modo completamente automatico.

    Maggiori informazioni
    Simulatore CNC

    Il simulatore CNC permette di pianificare, programmare e verificare l’intera lavorazione CNC nell'ambiente di programmazione. Tutti i componenti dell’ambiente di produzione reale – utensili, macchine, sistemi di bloccaggio e accessori – vengono infatti rappresentati fedelmente e dettagliatamente nell’ambiente di programmazione virtuale in forma di copie digitali.

    Simulatore CNC
