    • Software di misura CNC

    Strumenti di misura CNC integrati nel processo

    Massima affidabilità per la produzione automatizzata

    Per sfruttare al meglio gli investimenti in macchine utensili altamente automatizzate e ottimizzare l’utilizzo degli impianti occorre pianificare turni serali e notturni non presidiati. Gli strumenti di misura CNC integrati nel processo creano le condizioni di sicurezza necessarie, in quanto permettono di controllare la posizione del componente e le dimensioni del grezzo. Indipendentemente dai cicli di misura implementati dal controllo macchina, con il software CAQ è possibile integrare speciali controlli di qualità nel processo di lavorazione a garanzia di una produzione affidabile che non necessiti di riprese manuali. In particolare, si possono creare programmi CNC completi che, oltre ai percorsi di tornitura, fresatura e foratura, comprendano i cicli di misura necessari per consentire lavorazioni non presidiate della massima durata possibile sui centri di lavoro. Viene infatti eseguita dal software di misura cnc una simulazione realistica di tutti i movimenti dei sensori di misura, degli utensili e delle macchine per verificare la totale assenza di collisioni.
    video thumbnail
    Nuovo video / form di contatto
    Seleziona le preferenze dei cookies per attivare la visualizzazione.
    Attiva i cookies
    Affidabilità
    Massima affidabilità dei processi di produzione
    Velocità
    Riduzione dei tempi di attrezzaggio e di ripresa
    Integrazione
    Una soluzione totalmente integrata nel processo in un unico sistema CAD CAM CAQ
    Qualità
    Miglioramento della qualità dei componenti

    Funzioni per la misura CNC

    Calcolo dell’origine e delle dimensioni del grezzo

    Grazie all’integrazione del calcolo dell’origine nel programma CNC, i centri di lavoro possono iniziare a operare non appena terminato l’attrezzaggio. Il Job Manager del software di misura cnc Tebis permette di gestire i cicli di misura in funzione dell’origine, di calcolare automaticamente la rotazione del componente e di correggere all’occorrenza il punto di origine. Questo metodo evita l’errore umano e genera un processo affidabile e altamente automatizzato, con tempi di attrezzaggio più brevi.

    È inoltre possibile verificare le dimensioni del grezzo. Se le misure superano i limiti di tolleranza della lavorazione, questa può essere interrotta anticipatamente per evitare rotture degli utensili, danni alla macchina o conseguenze peggiori.

    Software di misura CNC - Calcolo origine e dimensione del grezzo

    Verifica e correzione di geometrie regolari

    Strumenti di misura CNC - verificare risultato di produzione

    Per la misura di geometrie regolari come fori, cilindri o tasche rettangolari, sono disponibili strumenti di misura che permettono di verificare se il risultato della produzione rientri o meno nei limiti di tolleranza. Se gli elementi controllati presentano ancora un sovrametallo, la macchina utensile può avviare automaticamente una nuova lavorazione correttiva. Questa integrazione del controllo di qualità nel processo di produzione migliora il grado di automazione delle operazioni, riducendo i cicli di verifica e i tempi di lavorazione complessivi. È inoltre possibile memorizzare un file di protocollo nel controllo macchina.

    Controllo completamente automatico degli elettrodi

    Nella produzione di elettrodi, è spesso necessario realizzare una molteplicità di pezzi unici con requisiti di qualità particolari. Per evitare i possibili errori e i conseguenti tempi di correzione, una buona soluzione è quella di integrare completamente i controlli di qualità nel processo mediante gli strumenti di misura cnc. A questo scopo, il software CAQ offre la possibilità di creare percorsi di misura basati su template per le aree specifiche dell’elettrodo che si desidera controllare. Il processo tiene conto automaticamente del gap definito. Per la cornice è addirittura possibile creare i percorsi di misura in modo completamente automatico. Vengono simulati tutti i movimenti dei sensori di misura e della macchina per verificare la totale assenza di collisioni. È anche possibile collegare direttamente una o più macchine di misura, in modo da poter eseguire in qualsiasi condizione il confronto tra le geometrie CAD e quelle dell’elettrodo finito. Tebis trasmette quindi direttamente i risultati di misura come valori di correzione per il processo di erosione.

    Strumenti di misura CNC per la produzione di elettrodi

    Altre informazioni

    Potrebbe interessarti anche

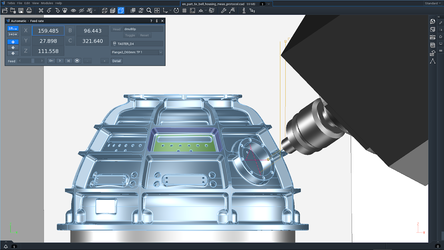

    Come aumentare la produttività con le misurazioni integrate nel processo

    Lo sapevi che le misurazioni possono essere pienamente integrate nel processo di produzione in modo semplice e senza rischi di collisione?

    In questo webinar il nostro esperto Sergio Ferrero ti illustrerà come recuperare tempo prezioso nelle lavorazioni a controllo numerico integrando la verifica dimensionale nei processi di lavorazione di stampi e componenti meccanici.

    Guarda subito il webinar
    Elettroerosione

    La complessità dell'elettroerosione può essere gestita facilmente – grazie a pratiche funzioni come il rilevamento automatico delle aree da lavorare, la progettazione assistita dal database, la lavorazione NC sistematica e la misurazione degli elettrodi finiti.

    Elettroerosione
    Fresatura 3D

    Nelle lavorazioni a forma libera, le strategie di sgrossatura, finitura e asportazione del materiale residuo vengono incorporate nel Job Manager; ciò significa che sin dall’inizio del processo è possibile utilizzare la pratica tecnologia dei template ed eseguire il controllo delle collisioni.

    Fresatura 3D
    Fresatura a 5 assi

    La fresatura a 5 assi permette di sfruttare al massimo grado il potenziale dei costosi centri di lavoro 5 assi ad alte prestazioni, nonché di pianificare e calcolare molto facilmente tutte le lavorazioni multiasse escludendo i rischi di collisione. Le strategie di fresatura a 5 assi continui studiate per le specifiche attività di produzione rendono estremamente semplice la programmazione CNC – specialmente in combinazione con la tecnologia dei template di Tebis.

    ...
    Fresatura a 5 assi
    Controllo di qualità

    La soluzione completa del software CAQ permette di controllare qualsiasi componente subito dopo la produzione. Tebis offre tutte le funzioni necessarie per misurare i componenti sia sulle fresatrici a controllo numerico che con strumenti di misura CNC oppure in modalità manuale. Per una qualità impeccabile in tutte le fasi del processo.

    Per saperne di più
