    Superfici di classe A

    Ottimizzazione automatica e manuale della qualità dei modelli CAD di superficie

    La qualità delle superfici CAD è il risultato delle caratteristiche algoritmiche dei software CAD utilizzati, delle fasi di progettazione precedenti e dei processi di conversione eseguiti attraverso le interfacce. In molti casi, per la produzione di stampi plastica e stampi lamiera, è necessario acquisire e rielaborare dati CAD contenenti difetti qualitativi. I principali criteri di valutazione per la qualità delle superfici CAD a forma libera comprendono, oltre alla curvatura, anche i gap e le sovrapposizioni tra le singole superfici, il grado polinomiale, il numero di segmenti e il layout delle superfici nell'assieme. Per migliorare l’elaborazione dei dati CAD nelle successive fasi di progettazione e produzione, così come il loro trasferimento in altri software CAD, Tebis permette di ottimizzare facilmente la qualità delle superfici CAD. Il processo di ottimizzazione può essere eseguito in modo automatico o manuale e permette di ottenere superfici fino alla Classe A.

    Semplificazione delle successive attività di progettazione
    Migliore finitura delle superfici con tempi macchina più brevi
    Trasferimento dei dati senza problemi in altri sistemi CAD

    Funzioni di analisi

    Visualizzazione dei punti problematici

    L’analisi della qualità permette di rilevare velocemente i punti problematici nel componente. In particolare, è possibile esaminare le curve, le superfici e le cosiddette topologie, che rappresentano insiemi di superfici.

    Analisi qualità delle superfici CAD angoli e gap troppo ampi
    In questi esempi, l’analisi di qualità delle superfici CAD evidenzia angoli e gap troppo ampi tra le superfici.
    Analisi qualità delle superfici CAD

    Riparazioni dei modelli di superficie

    Un clic per risolvere i punti problematici

    Le funzioni CAD di ottimizzazione delle superfici riducono la segmentazione, rilevano i gap e le sovrapposizioni tra una superficie e l’altra e li correggono automaticamente creando un modello CAD di superficie perfettamente chiuso. Rilevano inoltre le aree con punti a rischio presenti nel layout delle superfici, ad esempio gli angoli, le superfici trimmate con basi troppo grandi o le curve/superfici microsegmentate. Poiché queste aree dei modelli CAD possono causare problemi nei successivi processi di progettazione e produzione, il software le corregge automaticamente, migliorando così la qualità delle superfici CAD. Prima dell'esecuzione vera e propria è possibile visualizzare il risultato in anteprima.

    video thumbnail
    Nuovo video / form di contatto
    Seleziona le preferenze dei cookies per attivare la visualizzazione.
    Attiva i cookies
    Rilevazione di superfici con una segmentazione eccessiva correzione automatica senza modificarne la forma. I modelli di superficie risultanti possono essere gestiti più facilmente nelle successive fasi del processo CAD/CAM.
    video thumbnail
    Nuovo video / form di contatto
    Seleziona le preferenze dei cookies per attivare la visualizzazione.
    Attiva i cookies
    Il programma rileva tutti i gap di grandezza inaccettabile tra una superficie e l’altra e li chiude automaticamente con la tolleranza prestabilita.
    video thumbnail
    Nuovo video / form di contatto
    Seleziona le preferenze dei cookies per attivare la visualizzazione.
    Attiva i cookies
    Rilevazione di superfici con punti problematici, come angoli, microsegmenti, microsuperfici o facce con superfici di base troppo grandi, e riparazione automatica.

    Miglioramento del layout delle superfici

    Miglioramento manuale delle strutture dei layout nei modelli di superficie

    Per i professionisti delle superfici, Tebis mette a disposizione una serie di funzioni per la gestione di superfici base e angoli, la rimozione delle superfici triangolari, la creazione di strutture di superficie omogenee e molto altro ancora.

    Software CAD - rilevamento aree innaturali
    Rilevamento delle aree innaturali nelle superfici con un semplice clic
    Software CAD - riduzione delle superfici base troppo grandi
    Riduzione delle superfici base troppo grandi con la pressione di un tasto
    Sostituzione di un layout di superficie fessurato con una superficie di approssimazione
    Sostituzione di un layout di superficie fessurato con una superficie di approssimazione con un solo clic
    Aggregazione di più superfici quadrangolari
    Aggregazione di più superfici quadrangolari con un solo clic

    Superfici di classe A

    Trasformazione dei modelli CAD

    Grazie alle funzioni per la conversione di curve e superfici base in superfici di Classe A, i progettisti più esperti possono creare rapidamente superfici con riflessi armoniosi che si integrino perfettamente con tutte le superfici adiacenti. Le superfici ottimizzate con qualità CAD superiore rimangono sempre entro una tolleranza di deviazione regolabile rispetto alle superfici originali. L’ottimizzazione dei modelli in superfici di Classe A opera indipendentemente dall’origine dei dati della superficie.

    Adattamento delle caratteristiche superficiali mediante parametri con feedback visivo
    Per le superfici portanti più ampie, il progettista può impostare i parametri di segmentazione e transizione desiderati e ottenere, attraverso un feedback visivo a colori, indicazioni sull’entità della deviazione tra la superficie originale e quella ottimizzata.
    Superfici classe A funzioni di analisi in tempo reale
    Il progettista è supportato da varie funzioni di analisi in tempo reale, tra cui ombreggiatura zebrata, pettini di curvatura, distribuzione dei punti di controllo, ecc. Può inoltre rilevare gli andamenti ondeggianti dovuti alla selezione errata di alcuni parametri di superficie, come una segmentazione troppo elevata, un grado polinomiale non adatto, ecc.

    Altri link

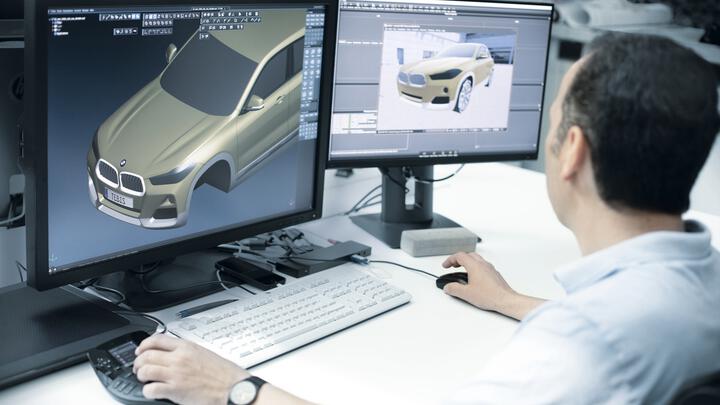

    Reverse engineering software per l’allineamento del mondo CAD al mondo reale
