Intelligent tillverkning med Tebis Automill®
I Tebis CAD är detaljen "intelligent" tack vare ditt individuella beredningsarbete. Automatiserad beredning skapar omedelbart råämnen, förlängningar, täckytor, styrkurvor och NC-features. Dessa används därefter av Tebis CAM.
Tebis CAM har åtkomst till processbibliotek som innehåller din digitaliserade tillverkningsmiljö och digitaliserade expertis och beräknar automatiskt NC-program för 2,5D och 3D-friformsgeometrier för fräsning, borrning, svarvning, svarvfräsning, tråd- och sänkgnistning, laserhärdning, laserskärning och laserpåsvetsning.
Den integrerade Tebis NC-simuleringen genererar verifierade NC-program för styrsystemet.
Din digitala tillverkningskunskap
NC-programmerare använder sin individuella tillverkningskunskap som är lagrad i Tebis för standardiserat och automatiserat arbete. Ofta använda tillverkningssekvenser och metoder lagras där som mallar för tillverkningsberedare och NC-programmerare. Att arbeta med biblioteksobjekt och intelligenta jobbhanterare reducerar programmeringsfelen och omvandlar beprövade metoder till standarder för all din personal. Detta gör att även oerfarna användare snabbt kan skapa NC-program som uppfyller dina stränga krav.
Din digitala verkstad
Tebisanvändare arbetar med processbibliotek som digitalt representerar deras verkliga tillverkningsmiljö. Biblioteken innehåller geometrisk, kinematisk och teknisk information om maskiner, dess tillbehör, styrsystem, verktyg och uppspänningsenheter. I den digitaliserade tillverkningsmiljön kan NC-programmerare exakt definiera uppspänningar på de valda maskinerna och verktygen, verifiera verktygsbanor och förhindra kollisioner under beräkningen. Detta resulterar i säker NC-kod för din tillverkning.

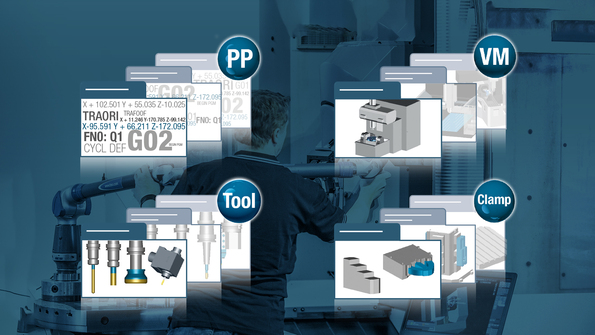

Processbiblioteken inkluderar din expertis och din verkstad
Virtuella maskiner (VM)
Representera dina maskiner i Tebis CNC-programmeringsmiljö. Detta säkerställer pålitlighet i CNC-automatiseringsmiljön. Detaljerade digitala tvillingar av dina faktiska bearbetningsmaskiner och robotar skapas utifrån vårt stora lager av katalogmaskiner. Den virtuella modellen inkluderar maskinens geometri, extra utrustning, kinematik, ändlägesbrytare, dynamiska parametrar för axlar, drivsystem och mycket mer.
- Dina tillverkningsplanerare använder de virtuella maskinerna för genomförbarhetstestning och för att exakt bestämma bearbetningstiden.
- NC-programmerare kan använda virtuella maskiner för att definiera lämpliga uppställningar och kontrollera beräknade NC-program för kollisioner och problem med gränslägesbrytare. Spontan omkoppling av hela tillverkningsprojekt till en annan maskin är också genomförbart.
- Postprocessorer använder information från de virtuella maskinerna när de skapar NC-programmen till styrsystemet.
- Maskinoperatörer simulerar bearbetningsoperationen baserat på faktisk maskinkinematik.
Virtuella verktyg (Verktyg)
Representera dina verktyg i Tebis CNC-programmeringsmiljön. De virtuella verktygen inkluderar alla geometriska egenskaper, beprövade och optimerade skärdata samt grupper av verktyg i magasin.
Alla typer av verktyg stöds, inklusive moderna högpresterande HPC-, HFC- och cirkelsegmentfräsar.
Virtuella enheter och spännelement
Representera dina faktiska spännelement. Detta gör det möjligt för NC-programmerare att entydigt specificera uppspänningen. Detta förhindrar kollisioner med uppspänningsenheter som skulle kräva ny NC-programmering. Uppspänningsenheterna inkluderar alla geometriska och tekniska egenskaper.
Du kan hantera alla spännelement och kombinera dem i biblioteket med uppspänningsenheter. Genom att använda fördefinierade anslutningspunkter och en automatisk filterfunktion som bara erbjuder element med lämpliga anslutningar kan du snabbt och bekvämt konstruera enkla skruvstycken på samma sätt som du skapar nollpunktssystem med olika referensbord. Flera uppspänningar är också integrerade. Om enskilda element i en grupp med spännelement kan flyttas fysiskt kan du specificera eventuella ändlägen för att begränsa rörelseriktningen.
- Skapa och hantera spännelement och kompletta uppspänningsenheter
- Importera och använd externa data som spännelement och produkter direkt från tillverkaren via direkta gränssnitt
- Anpassa snabbt uppspänningssituationen till den specifika tillverkningsuppgiften
- Enkel positionering
- Automatisk rimlighetskontroll
- Ställ in maskinen på exakt motsvarande sätt i den virtuella världen
- Förenklade uppspänningsprocesser i produktionen
Postprocessorer
För att generera de beräknade verktygsbanorna i det specifika formatet för ditt CNC-styrsystem krävs postprocessorer. Beroende på deras konstruktion och komplexitet behöver du en individuellt anpassad postprocessor för var och en av dina maskiner. Dessa finns tillgängliga för fräsning, svarvning, laserskärning, laserpåsvetsning, svarvning/fräsning och för robotar (med fler än fem axlar). Tebis implementeringstekniker använder tillgängliga katalogiserade postprocessorer för att skapa dina individuella och anpassade postprocessorer enligt dina exakta specifikationer.

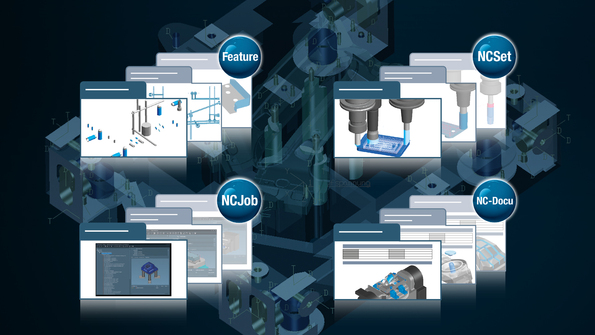

CAD-mallar för konstruktion och tillverkningsberedning (features)
Använd geometriska mallar, även kända som features, för automatisk beräkning av NC-program för standardiserade tillverkningsobjekt såsom hål, passningshål, plana ytor, fickor och spår. Varje feature kan associeras med en lämplig tillverkningssekvens.
Features inkluderas i dina CAD-filer med hjälp av den intelligenta featureskannern och genom manuellt införande.
Standardiserade NC-sekvenser för ofta använda tillverkningsstandarder (NCSets)
NCSet är standardiserade tillverkningssekvenser av flera NC-beräkningsfunktioner kopplade till varandra med information om strategier, verktyg och beräkningsparametrar.
NC-mallar för samma och liknande tillverkningsuppgifter (NCJob)
Lagra och återanvänd alla NCJob inklusive alla uppspänningar som resulterar i tillverkning av detaljen.
Arbetsplaneraren med alla inställningar och alla NCJob kan återanvändas som mallar för samma eller liknande tillverkningsuppgifter. Användningen av Arbetsplaneraren är särskilt effektiv. De automatiserade funktionerna ger betydande tidsbesparingar för NC-programmerare. De NCJob som finns i Arbetsplaneraren identifierar automatiskt den geometri som ska tillverkas, med hjälp av den lagrade informationen om verktygsanvändning, strategier och skärdata.
Mallar för NC-dokumentation (NC docu)
Dessa mallar används för att dokumentera dina NC-program för din verkstad. De kan exporteras i XML-format eller som en PDF-fil, för utskrift på papper och för visning på skärm.
Tebis implementeringstekniker använder utbudet av katalogmallar för att programmera dina individuella mallar enligt dina exakta specifikationer för mer CNC-automatisering i dina processer.
